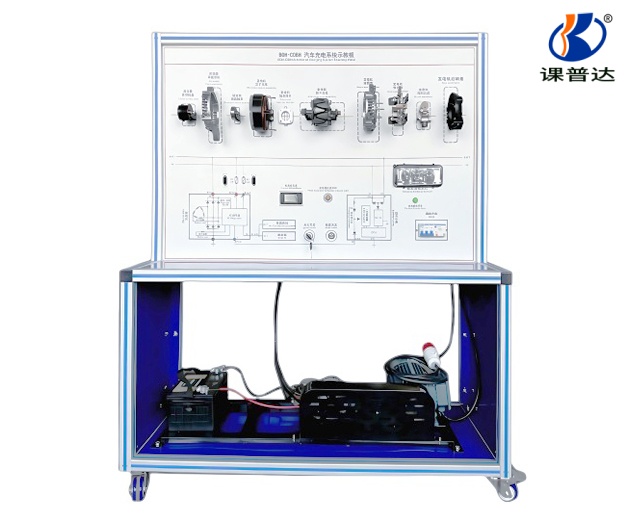

丰田卡罗拉汽车充电系统示教板

产品概述

本教学设备基于丰田卡罗拉1.6L原厂发电机总成构建，配套原厂零部件，完整还原汽车充电系统结构及工作原理。适用于中高等汽车院校及培训机构的理论教学与实训考核。

功能说明

1. 原车电路展示

• 基于原车电路设计充电系统，展示系统组成结构。

2. 动态工作演示

• 点火开关触发三相电机运行，驱动发电机工作，实时显示充电指示灯状态及蓄电池电压变化。

3. 数据监测

• 配置电流表、电压表，实时显示充电电流及蓄电池电压数值。

4. 结构解析

• 面板集成发电机分解部件（含皮带轮锁紧螺母、定子线圈、转子、整流器等），部件按装配顺序排列并标注名称。

5. 信号检测

• 面板设置检测端子，支持直接测量电阻、电压、电流、频率等电信号。

结构组成

• 发电机分解部件
  皮带轮锁紧螺母 | 皮带轮 | 前端壳体 | 前轴承 | 前轴承盖
  定子线圈 | 转子 | 后轴承 | 后端盖 | 整流器
  IC调节器与电刷组件

• 驱动系统
  1.5kW三相异步电机，配备定制飞轮盘及皮带传动系统，模拟原车发电过程。

• 监测系统
  同步显示电压表、电流表；可外接负荷电阻及继电器，模拟负载状态下电压/电流变化。

安全保护

• 漏电保护开关

• 电机防护网

技术参数
