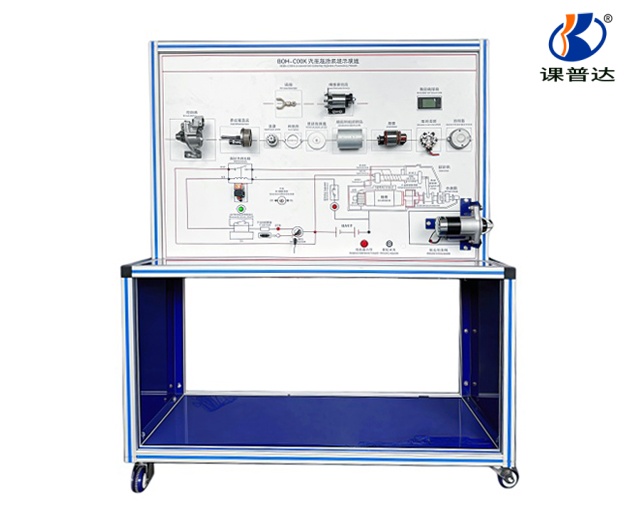

丰田卡罗拉汽车起动系统示教板

产品概述

本教学设备基于丰田卡罗拉1.6L原厂起动机总成构建，配套原厂零部件，完整还原汽车起动系统结构及工作原理。适用于中高等汽车院校及培训机构的起动系统理论教学与实训操作。

功能说明

1. 原车电路还原

• 基于原车电路设计起动系统，展示系统组成结构。

2. 动态工作演示

• 操作起动开关触发起动机运行，实时显示启动电流及蓄电池电压变化。

3. 结构解析

• 面板集成起动机分解部件，按装配顺序排列并标注名称，支持直观认知。

4. 信号检测

• 面板设置检测端子，可直接测量电阻、电压、电流、频率等电信号。

5. 同步监测

• 配置电压表、电流表，动态显示起动系统工作状态。

结构组成

• 起动机分解部件
  起动机总成（含驱动齿轮、电磁开关、电枢、定子线圈等原厂组件）

• 检测模块
  外接检测端子 | 系统电压表 | 系统电流表

• 面板工艺
  高强度复合铝塑板 | 激光彩色喷绘电路原理图 | 防磨损保护膜

技术参数
