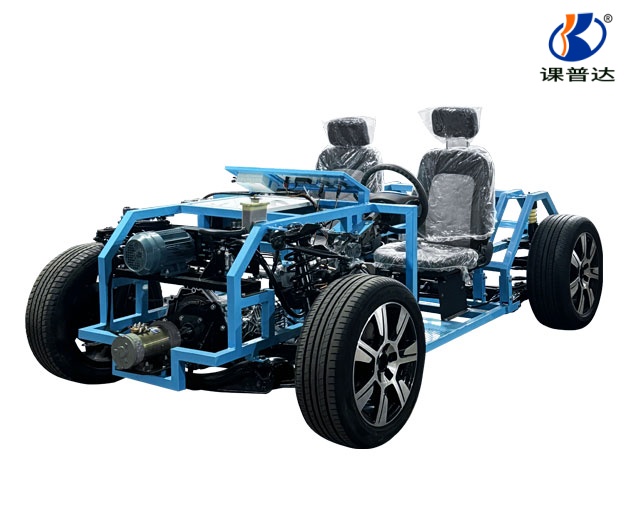

汽车底盘系统综合实训台（帕萨特）
核心用途：适配职业院校、汽修培训机构的汽车底盘系统教学实训，依托帕萨特原车底盘核心系统打造，采用开放式设计，将传动系统、助力转向系统、悬架系统、液压制动系统等器件按原车位置排布，清晰呈现底盘各主要系统的结构及关联关系，可按原车操作方式演示各系统工作状况，兼具实物展示、动态演示、实操训练功能，是汽车底盘系统综合教学的专业实训平台。
一、 产品核心参数
参数类别 | 具体参数 |
产品尺寸 | 长×宽×高 = 2900mm×1750mm×1250mm（±5%） |
工作电源 | 12V蓄电池 |
设计形式 | 开放式设计，各系统器件按帕萨特原车位置排布 |
核心配置 | 帕萨特原车传动系统、助力转向系统、悬架系统、液压制动系统等核心器件，完整呈现底盘主要系统部件及关联结构 |
二、 产品功能特点
开放式原车布局
采用开放式设计，将帕萨特原车传动、助力转向、悬架、液压制动等底盘核心系统器件，按原车实际位置排布，清晰展示各系统的结构组成、安装关系及联动逻辑，便于学员直观理解底盘系统的整体构造。
原车操作动态演示
可按照帕萨特原车操作方式，正常演示行驶系统、制动系统、转向系统的各种工作状况，模拟原车实际运行场景，直观呈现各系统的工作过程及联动效果，帮助学员深入理解各系统的工作原理。
多系统综合实训
覆盖底盘多核心系统，支持传动系统、助力转向系统、悬架系统、液压制动系统的结构认知、部件识别、工作原理分析实训，可开展多系统联动实训，贴合实际维修中底盘系统综合排查的需求。
实操训练适配性强
开放式结构便于学员接近各系统部件，支持底盘各核心系统器件的拆装、保养、检测实操训练；可模拟各系统常见故障（如制动失灵、转向卡顿、传动异响等），开展故障排查与维修实操，提升学员动手能力和综合分析能力。
安全便捷适配教学
采用12V蓄电池安全供电，杜绝高压用电隐患，保障实训操作安全；台架结构稳固，适配实训室高频次教学使用，可搭配移动脚轮（按需选配），便于灵活调整教学位置；配套完整使用说明书，辅助师生快速熟悉设备操作与维护方法。
车型贴合度高
依托帕萨特原车底盘系统打造，核心器件选用原车标准件，结构、尺寸、操作逻辑与原车完全一致，教学内容贴合帕萨特车型的实际维修场景，提升实训针对性和实用性。
三、 教学及实训项目
帕萨特汽车底盘系统整体结构与各子系统关联关系认知实训
底盘传动系统结构、工作原理及动态演示实训
助力转向系统结构、工作原理及原车操作演示实训
悬架系统结构、工作原理及缓冲导向功能演示实训
液压制动系统结构、工作原理及制动过程演示实训
底盘各核心系统部件拆装、保养实训
底盘多系统联动工作特性分析实训
底盘常见故障（制动、转向、传动等）排查与维修实训
