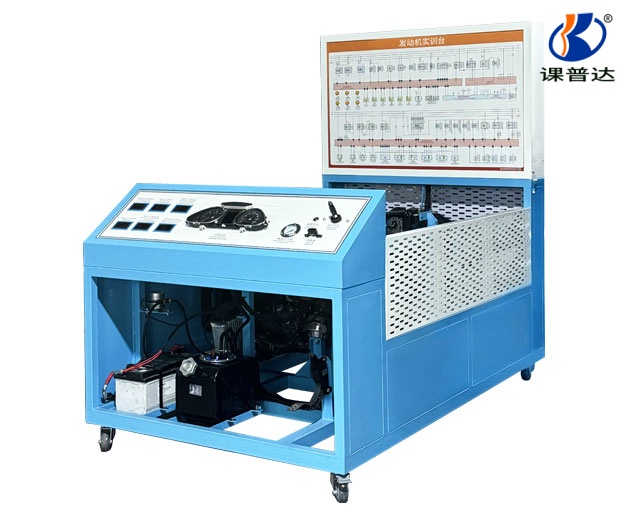

发动机实训台

核心用途：适配职业院校、汽修培训机构的汽车电控发动机教学实训，采用汽车电控发动机器件完整组成，按原车布局装配，可完成电控发动机结构认知、工作原理演示、部件拆装、检测诊断及故障排查等全流程实训，助力学员提升实操与综合分析能力。

一、 产品核心参数

二、 产品功能特点

1. 原车器件完整装配

1. 全套采用汽车电控发动机器件组成，包含发动机总成、起动机、发电机、ECU、进排气系统、所有传感器、执行器、组合仪表、点火开关等，按原车实际布局系统装配，完整展示电控发动机的结构组成、部件连接及控制逻辑，贴合原车实际构造。

2. 直列四缸动态演示

1. 采用直列四缸发动机总成，依托12V蓄电池供电、ECU精准控制，可模拟原车工况，实现发动机启停、各气缸工作循环、进排气系统运行、点火系统工作等动态演示，直观呈现直列四缸发动机的工作过程、动力传递及控制逻辑，帮助学员深入理解工作原理。

3. 各系统联动展示

1. 可完整演示发动机总成与起动机、发电机、进排气系统、传感器、执行器的联动工作状态，清晰呈现ECU对各系统的控制过程，以及传感器信号传递、执行器动作响应的完整逻辑，适配电控发动机系统联动教学需求。

4. 实操检测适配性强

1. 台架布局合理，便于学员接近各核心部件，可开展发动机总成、起动机、发电机、ECU及各类传感器、执行器的拆装、检测实操；可通过组合仪表观测发动机运行参数，辅助开展部件性能检测与参数分析实训，提升学员动手能力。

5. 故障模拟与排查

1. 可模拟电控发动机常见故障（如传感器失灵、执行器故障、点火异常、供油不畅等），支持故障设置与排查实训，贴合实际维修中的故障场景，帮助学员掌握故障诊断思路与维修方法，提升综合分析能力。

6. 安全便捷适配教学

1. 采用12V蓄电池安全供电，杜绝高压用电隐患；配备安全防护装置，保障实训操作安全；点火开关控制设备启停，操作简单便捷，适配学员自主实训；台架结构稳固，尺寸适配实训室摆放，配套使用说明书，辅助师生快速熟悉设备操作与维护。

三、 教学及实训项目

1. 直列四缸电控发动机整体结构与部件认知实训

2. 发动机电控单元（ECU）控制逻辑与工作原理实训

3. 起动机、发电机系统结构、工作原理及拆装实训

4. 发动机进/排气系统结构与工作过程演示实训

5. 各类传感器、执行器的结构、信号传递及检测实训

6. 组合仪表参数观测与发动机运行状态分析实训

7. 电控发动机常见故障设置与排查实训

8. 发动机总成拆装、保养与基础调试实训

9. 点火开关操作与发动机启停控制实训
