一、产品简介 29

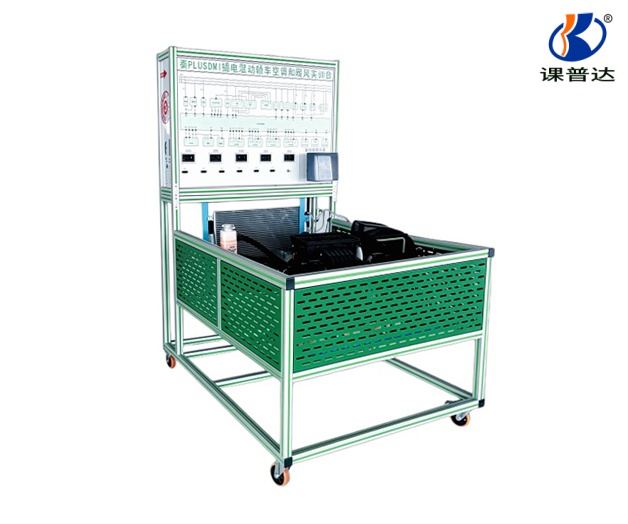

设备基础：基于比亚迪秦PLUS DM-i混合动力汽车的空调和暖风系统真实组件开发。
核心功能：完整展示新能源汽车空调制冷、制热系统的结构组成、工作原理及故障诊断流程。
适用场景：适用于职业院校、培训机构的新能源汽车维修教学、实训及科研实验。
二、功能特点 289
真实可运行系统
采用原车空调压缩机、PTC水加热器、冷凝器、蒸发箱等核心部件，支持动态运行演示。
由动力电池实训台提供高压电源，还原实车供电逻辑，操作空调控制面板可模拟实际工况。
智能化教学支持
检测端子集成：面板配备检测端子，可直接测量电阻、电压、电流等信号，支持万用表、示波器接入。
智能故障模拟：内置15个以上常见故障点，教师可设置故障供学员排查，提升实车故障处理能力。
二维码扫描教学：通过扫描连接线二维码，在移动终端显示拆装步骤、零部件功能及引脚定义。
可视化参数监测
安装高/低压压力表、进出风口温度表，实时显示制冷剂压力及温度变化。
面板集成彩色UV喷绘系统原理图，与实物一一对应，便于学员对照学习。
安全与便捷设计
底座采用钢结构焊接，配备自锁脚轮（120-150mm），移动灵活且稳固。
高压电路设置急停开关、绝缘防护罩，符合新能源车高压安全标准。
三、技术规格 2910
外形尺寸：1500×1000×1700mm（长×宽×高）
动力电源：原车高压电池系统（605V DC）或配套动力电池实训台供电。
制冷剂类型：R134a
工作温度范围：-40℃～+50℃
压力表量程：
高压表：0～1.5MPa
低压表：0～0.3MPa
面板材质：4mm厚防火防潮铝塑板，表面喷涂防腐蚀涂层。
四、配置清单 29
| 组件名称 | 规格/型号 | 数量 |
|---|---|---|
| 空调压缩机总成 | 比亚迪原厂电动压缩机 | 1套 |
| PTC水加热器总成 | 原车供暖系统组件 | 1套 |
| 冷凝器与蒸发箱 | 原车尺寸，铝制散热器 | 各1套 |
| 高/低压压力表 | R134a专用，量程覆盖实车工况 | 各1个 |
| 数字温度表 | 测量进出风口温度（-50℃~150℃） | 2个 |
| 智能故障模拟系统 | 支持15种以上故障设置 | 1套 |
| 移动台架 | 40×40mm钢构，带自锁脚轮 | 1台 |
| 实训指导书 | 含工作原理、故障代码及操作流程 | 1本 |
五、实训项目 210
空调制冷/制热系统工作原理动态演示。
制冷剂加注、检漏及压力调试实操。
空调控制器信号检测与故障诊断。
PTC加热系统水路循环与电路分析。
高压电路安全操作规范训练。
