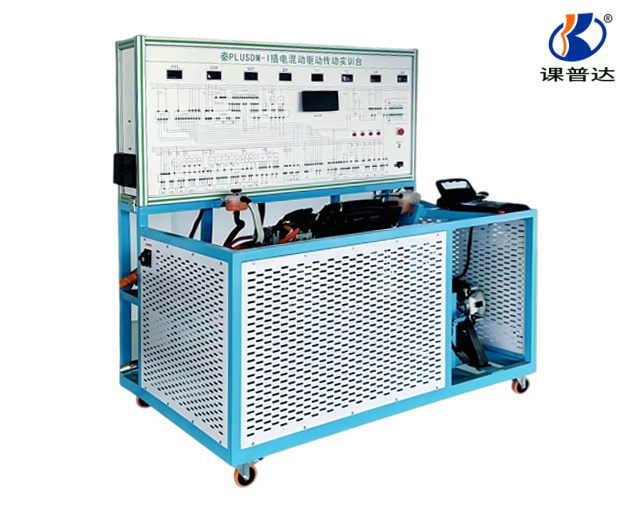

一、系统概述
适配车型：比亚迪秦Plus DM-i全系
实训类型：新能源动力系统拆装/检测/故障模拟一体化教学
系统组成：
骁云-插混专用1.5L高效发动机（BYD472QA）
EHS电混系统（双电机+单档减速器）
磷酸铁锂刀片电池组（18.32kWh）
整车控制器（VCU）+混动控制系统（HCU）
能量回收系统仿真模块
二、核心参数
1. 动力单元
| 组件 | 技术参数 |
|---|---|
| 汽油发动机 | 1.5L自然吸气，最大功率81kW/6000rpm |
| 驱动电机 | 永磁同步电机，峰值功率145kW |
| 发电机 | 峰值功率94kW，支持智能发电 |
| 动力电池 | 直流电压≥320V，SOC可调范围10-100% |
2. 实训台架
| 项目 | 规格说明 |
|---|---|
| 控制面板 | 7寸工业级触控屏，支持OBD数据流读取 |
| 示教板 | LED背光原理图+动态指示灯系统 |
| 安全防护 | 急停开关×3，电压监测报警系统 |
| 工作电压 | AC220V±10%/50Hz |
三、教学功能亮点
✅ 深度交互系统
可模拟12种典型故障（包含电机缺相、电池SOC异常等）
配备虚拟仪表显示真实行车数据
✅ 模块化设计
各子系统独立供电接口
快拆式线束连接器（IP67防护等级）
透明化变速箱壳体（可视化换挡过程）
✅ 智能诊断系统
配套专用诊断仪接口
实时波形分析功能（支持CAN总线通讯）
故障代码库包含50+原厂DTC
四、配套资源
原厂维修手册（电子版）
3D仿真教学软件（含动力流动态演示）
标准实训课程包（32课时）
智能考核系统（教师端可设置故障点）
五、安全认证
通过ISO9001教学设备认证
符合GB/T 38186-2019电动汽车实训台标准
标配绝缘检测仪（2500V耐压测试）
应用场景：
➤ 职业院校新能源汽车专业教学
➤ 4S店技师晋级培训
➤ 职业技能鉴定考核
