一、基础参数
| 项目 | 参数说明 |
|---|---|

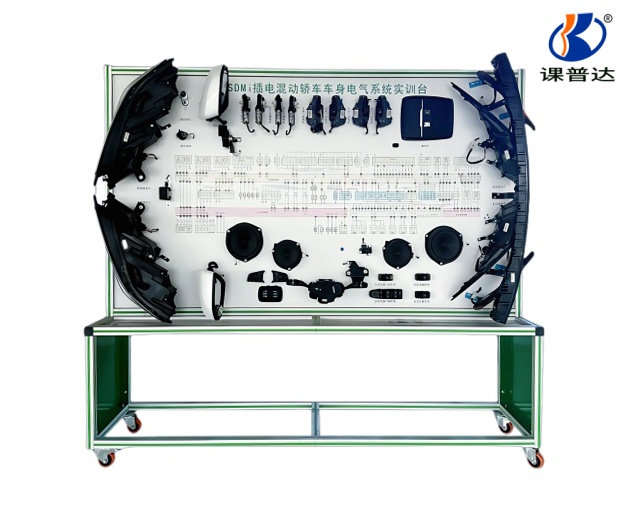

| 适配车型 | 比亚迪秦PLUS DM-i插电混动轿车（原车部件移植） |
| 供电方式 | AC 220V±10% / 50Hz（兼容原车12V低压系统） |
| 台架尺寸 | 1800mm×800mm×1600mm（长×宽×高） |
| 材质 | 钢结构框架+ABS工程塑料面板，表面防静电处理 |
| 移动性 | 底部配置4个万向轮（带自锁功能），可自由移动与固定 |
二、核心功能与配置
1. 系统构成
原车部件集成：
原厂仪表总成、灯光系统（LED大灯、转向灯、雾灯）、雨刮电机、中控门锁、电动车窗、音响系统等。
完整保留原车线束、保险盒、BCM车身控制模块、网关控制器等电气元件。
动态演示模块：
支持灯光/雨刮/车窗/门锁等功能动态运行，真实模拟车辆启动、休眠、故障报警等工况。
2. 智能教学系统
故障模拟与诊断：
内置30个可编程故障点（支持短路/断路/信号干扰模拟），可远程或本地一键设置。
配备OBD-II诊断接口，兼容主流解码器（如元征X-431、比亚迪专用诊断仪）。
检测与测量：
面板集成检测端子，支持万用表、示波器直接测量电压/电流/电阻/波形信号。
配套电路图二维码，扫码即可获取高清系统原理图及维修手册。
3. 教学辅助设计
解剖展示结构：
车门、仪表台局部解剖，外露线束走向及控制器安装位置，直观展示电器布局。
三、安全与保护
| 保护机制 | 功能描述 |
|---|---|
| 电气安全 | 漏电保护开关、过载保护、高压绝缘防护（针对混动系统高压部件隔离设计） |
| 机械安全 | 急停按钮、机械电源总开关、防倾倒支架 |
| 操作安全 | 关键线路双重绝缘处理，裸露端子加装防护盖 |
四、实训项目支持
基础技能：车身电器部件认知、线束连接与拆装、电路图识读。
故障诊断：灯光系统失效、车窗升降异常、CAN通信故障、传感器信号模拟分析。
高阶应用：数据流动态监测、控制器编程匹配、混动/纯电模式切换逻辑解析。
五、适用场景
职业院校新能源汽车维修专业
车企技术培训中心
职业技能鉴定机构
六、可选配置
扩展模块：动力电池/驱动电机实训台联动系统（实现整车能量流演示）。
软件升级：虚拟仿真实训系统（3D电路原理动画+故障排除模拟）。
