一、产品概述

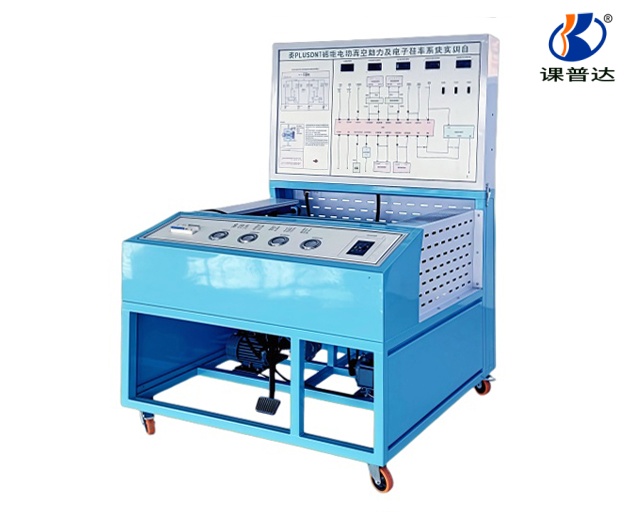

本实训台基于比亚迪秦PLUS DM-i原车系统开发，完整还原电动真空助力制动系统（EVP）及电子驻车系统（EPB）的硬件结构与控制逻辑，支持动态演示、故障模拟、数据检测等功能，适用于新能源汽车维修技术教学与技能考核。
二、核心参数
| 项目 | 参数说明 |
|---|---|
| 适配车型 | 比亚迪秦PLUS DM-i插电式混合动力车型 |
| 系统组成 | 1. 电动真空助力系统（含真空泵、真空罐、助力器、制动主缸） 2. 电子驻车系统（EPB控制模块、卡钳电机、传感器） 3. 原车线束与控制器（VCU/EPB-ECU） |
| 供电电压 | AC 220V±10% / 50Hz（适配新能源汽车高压安全标准） |
| 显示面板 | 1. 高清电路原理图与结构示意图 2. LED指示灯（系统状态/故障提示） 3. 7寸触控屏（实时数据流显示） |
| 功能特性 | - 支持真空助力系统工作压力动态监测 - EPB驻车/释放动作模拟 - 真空泵启停逻辑演示 - OBD-II诊断接口（支持原厂协议读取/清除故障码） |
| 故障模拟 | 支持10+种典型故障设置（如：真空压力传感器失效、EPB电机断路、CAN通信异常等） |
| 安全保护 | 过压/过流保护、漏电保护、急停开关、绝缘防护装置 |
| 实训台尺寸 | 1500mm×700mm×1700mm（长×宽×高） |
| 工作环境 | 温度：-10℃~50℃；湿度：≤80% |
三、实训项目
电动真空助力系统结构认知与工作原理分析
EPB电子驻车系统拆装与校准流程实训
真空压力传感器信号检测与故障诊断
EPB系统紧急释放操作（模拟断电应急）
CAN总线通信协议解析与数据流分析
系统典型故障案例诊断与排除
四、配置清单
| 组件 | 规格/说明 |
|---|---|
| 原车电动真空助力总成 | 含真空泵、助力器、压力传感器 |
| EPB电子驻车执行机构 | 左/右后轮卡钳总成（带电机） |
| 控制模块 | 原车EPB-ECU、VCU控制器 |
| 数字仪表 | 显示真空压力、电机转速、故障代码等参数 |
| 故障设置模块 | 隐蔽式按键，支持无线/有线故障设置 |
| 移动支架 | 带锁止万向轮 |
五、选配项
配套3D仿真教学软件（系统原理动画/交互式拆装）
智能考核系统（教师端APP远程出题/评分）
高压安全防护套装（绝缘工具/警示标识）
六、应用场景
职业院校新能源汽车专业实训室
主机厂技术培训中心
4S店维修技师技能提升
售后服务
整机质保1年，终身技术支持
