一、核心参数
| 发动机系统 | 翻转架系统 | 教学功能 |
|---|---|---|
| 发动机型号：EA211 1.4L MPI（适配大众桑塔纳） | 结构：涡轮蜗杆机械翻转机构 | 适配课程：发动机拆装/结构认知/维修实训 |
| 类型：直列四缸/电控多点喷射 | 旋转：360°自由旋转+任意角度锁止 | 动态观察：手动旋转曲轴联动机构 |
| 组成部件：完整发动机总成（含点火/喷油/进气/排气系统）、传感器、执行器、充电系统 | 尺寸：950×650×850mm（长×宽×高） | 安全防护：框架圆角打磨+防锈喷涂 |
| 工艺处理：曲轴/活塞/缸体剖切展示 | 移动：4个带锁止万向轮（尼龙橡胶材质） | 适配标准：职业院校汽修教学大纲 |
| 承重能力：≥300kg（静态） |
二、功能详解

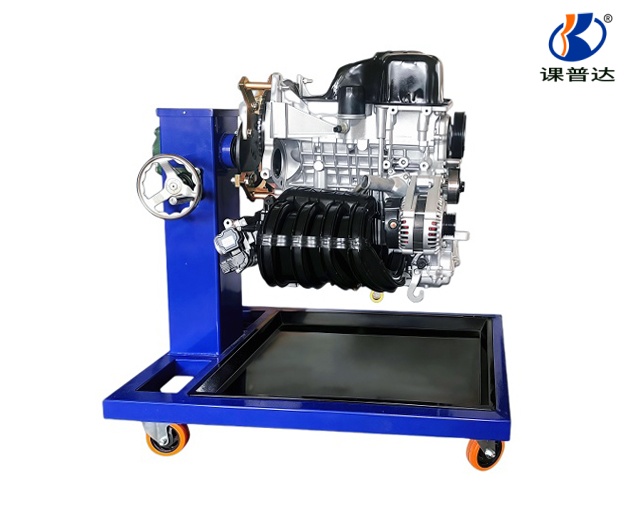

真实发动机总成
采用 大众桑塔纳原厂EA211发动机（含完整电控系统），保留原车线束、传感器、执行器，剖切部位包括 曲轴箱、缸体、活塞连杆组。
支持手动旋转曲轴，观察 活塞运动、气门开闭、正时皮带传动 等机械联动过程。
教学专用翻转架
精密旋转机构：涡轮蜗杆结构实现单手操作360°翻转，水平/垂直多角度锁止，便于底部部件拆装。
防漏接油设计：集成冲压接油盘（容量2.5L），防止机油污染教学场地。
工业级框架：40×40mm国标钢管焊接，表面防锈漆+深灰色喷塑处理，边缘圆角防刮伤。
教学适配性
剖切展示：关键部位（曲轴、缸体）剖切面保留原始金属质感，可选单色喷涂（默认银色）区分结构层次。
模块化拆装：支持发电机、喷油嘴、点火线圈等部件的独立拆卸训练。
纯机械操作：无需外接电源，规避教学安全隐患。
三、实训项目
结构认知：电控系统组件识别、进排气歧管布局分析。
基础拆装：火花塞更换、正时皮带对位、节气门拆卸清洗。
机械原理：曲轴旋转与配气机构联动观察、润滑系统油路解析。
四、技术优势
原厂参数：基于量产发动机改制，部件规格与实车一致，无异响、无功能缺失。
高性价比：手动旋转设计降低能耗，维护成本低。
灵活教学：翻转架适配多种教学场景（桌面/地面操作）。
