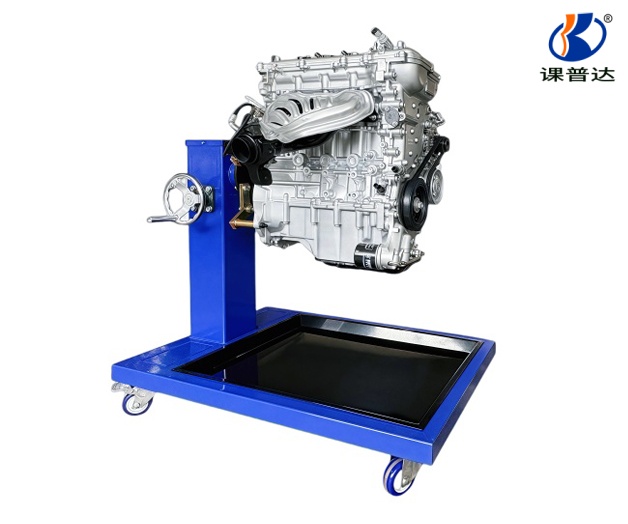

丰田卡罗拉发动机拆装实训台架（附翻转架）
（适配原厂发动机总成，支持360°自由翻转）
一、核心参数
| 发动机系统 | 翻转架系统 | 教学功能 |
|---|---|---|
| 发动机型号：丰田卡罗拉原厂发动机总成（如1ZR-FE/2ZR-FE） | 结构：涡轮蜗杆机械翻转机构 | 适配课程：发动机拆装/结构认知/维修实训 |
| 类型：直列四缸/电控汽油发动机 | 旋转：360°自由旋转+任意角度锁止 | 动态演示：手动旋转曲轴观察联动机构 |
| 组成部件：完整发动机总成（含点火/喷油/进气/排气系统）、传感器、执行器、充电系统 | 移动：4个带锁止万向轮（尼龙橡胶材质） | 安全防护：框架圆角打磨+防锈喷涂 |
| 尺寸：台架约950×850×650mm（长×宽×高） | 承重：≥300kg（静态） | 适配标准：职业院校汽修教学大纲 |
二、功能详解
真实发动机总成
采用 丰田卡罗拉原厂发动机（含完整电控系统），保留原车线束、传感器、执行器，确保结构真实性。
支持手动旋转曲轴，观察 活塞连杆运动、气门开闭、正时皮带（链条）传动 等机械联动过程。
涡轮蜗杆翻转架
360°旋转+锁止：单手操作即可翻转发动机，水平/垂直/倒置多角度固定，便于底部部件拆装。
接油盘集成设计：防止拆卸过程中机油渗漏，保持教学环境清洁。
工业级稳定性：国标钢管焊接框架，表面经防锈漆+深灰色喷塑处理，边缘圆角防刮伤。
教学适配性
剖切展示：对曲轴箱、缸盖等关键部位进行局部剖切，保留剖切面原始金属质感。
模块化拆装：支持发电机、起动机、喷油嘴等部件的独立拆卸与安装训练。
安全设计：无外接电源，纯机械操作，规避教学触电风险。
三、实训项目
发动机总成结构认知：电控系统组件识别、进排气歧管布局分析。
基础拆装训练：火花塞更换、正时皮带对位、节气门拆卸清洗。
机械原理验证：曲轴旋转与配气机构联动观察、机油泵工作路径解析。
四、技术优势
原厂品质：基于量产发动机改制，部件参数与实车一致，无异响、无功能缺失。
高效维护：翻转架锁止机构采用工业级轴承，长期使用无松动。
低成本耗材：无需连接燃油/冷却液即可完成基础拆装教学。
