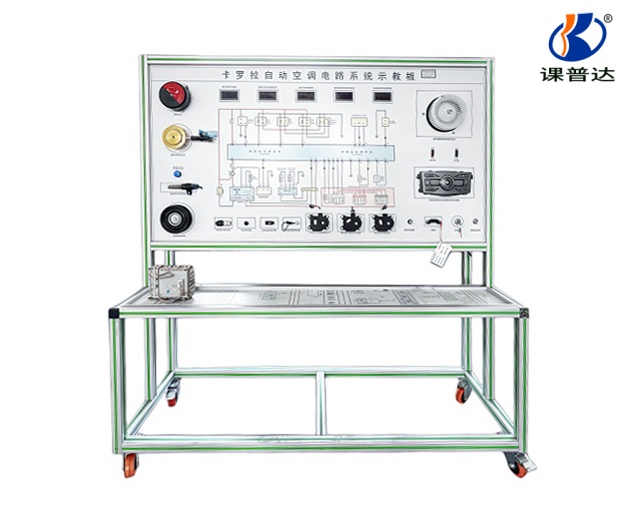

卡罗拉自动空调电路系统示教板

一、结构组成

1. 核心系统

• 空调控制器总成（含空调ECU）

• 蒸发箱总成、压缩机总成、膨胀阀总成、冷凝器、干燥器、鼓风机总成

• 温度传感器（车内、车外、蒸发器、日照传感器等）

• 执行器（空气混合伺服电机、鼓风机调速模块、压缩机电磁离合器）

• 丰田卡罗拉原厂自动空调系统总成，包含：

2. 示教板控制面板

• 温度调节旋钮（模拟原车TEMP键）

• AUTO模式开关、鼓风机风速调节、进气模式切换按键

• LCD显示屏实时显示温度设定值、传感器数据（如蒸发器温度、压力参数）。

• 彩色喷绘电路图（带3mm有机玻璃保护），标注传感器、执行器、ECU连接端子及信号类型。

• 集成检测端子，支持电压、电阻、频率等信号的实时测量。

• 控制按钮与显示屏：

3. 辅助设备

• 高低压压力表（R134a制冷剂专用）

• 诊断接口（OBD-II标准），支持故障码读取与数据流分析。

• 电源管理系统（12V直流供电，带短路保护）。

二、功能特点

1. 动态演示功能

• 模拟空调系统完整工作流程，包括温度设定、风量调节、压缩机启停逻辑（如低温保护、高压切断）。

• 可视化气流路径与混合风门动作，展示温度调节的动态过程。

2. 故障模拟与诊断

• 支持设置开路、短路、接触不良等电路故障，如传感器信号异常、执行器失效等。

• 通过诊断仪或面板检测端子定位故障点，配套智能化考核系统（支持故障排除评分）。

3. 教学辅助功能

• 电路图与实物对照学习，标注线路颜色代码（如LW表示底色+条纹颜色）及连接器端子编号。

• 提供压力表实时监测制冷剂循环状态，支持加注、抽真空、检漏实训2。

三、技术参数

1. 物理参数

• 外形尺寸：约2000×800×1800mm（长×宽×高）

• 工作电源：DC 12V，蓄电池供电（兼容外接电源）

• 工作温度：-20℃～+50℃（适应实验室环境）

2. 制冷系统参数

• 高压表：0～3.5MPa

• 低压表：0～1.5MPa

• 制冷剂类型：R134a

• 压力范围：

3. 安全防护

• 配备漏电保护、过载保护装置，关键运动部件加装防护罩。
