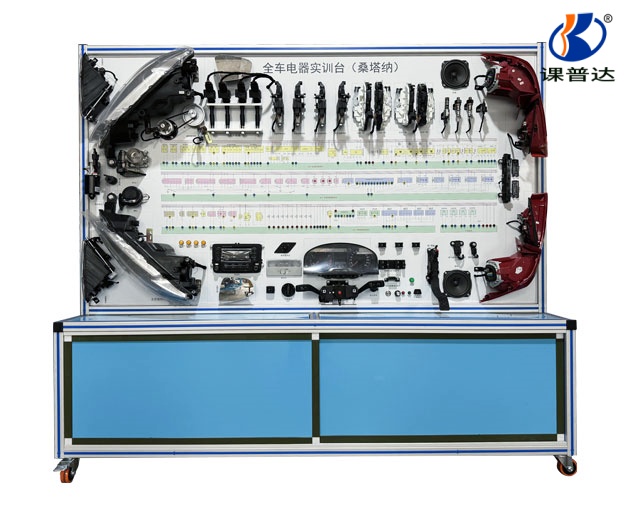

（桑塔纳）全车电器实训台
核心用途：适配职业院校、汽修培训机构的汽车电器系统教学实训，依托桑塔纳全车电器系统实物打造，兼具实物展示、动态运行、检测诊断与仿真教学功能，可完成全车电器系统的结构认知、原理学习、故障排查及 3D 仿真安装实训，是汽车电器系统教学的专业综合实训平台。
一、 产品核心参数
参数类别 | 具体参数 |
台架尺寸 | 长×宽×高 = 2070mm×505mm×1850mm |
台架面板 | 铝塑板基材+UV喷绘工艺，印制与原车控制系统一致的彩色整车电路原理图；配套设备使用说明书 |
台架结构 | 优质金属板材+铝合金基材，经UV切割、折弯、焊接成型；表面喷塑处理，结构强度高、耐腐蚀 |
移动装置 | 配备万向脚轮，移动灵活、安全可靠，便于教学场景调整 |
核心配置 | 桑塔纳全车电器系统实物（灯光、仪表、雨刮、中控门锁等）、外接式检测端子、数字电压表、OBD-II诊断座、智能故障与考核系统、电气安装3D仿真软件（含加密锁、用户手册） |
二、 产品功能特点
直观展示教学
电器系统部件按原车位置排列并标注名称，配合彩色电路原理图面板，清晰展示整车电器的结构组成与电路逻辑，降低原理理解难度。
动态运行演示
配备辅助控制装置，可如原车一样实际演示灯光、仪表、雨刮、中控门锁、电动窗等全套电器设备的工作过程，直观呈现系统运行逻辑。
便捷检测分析
外接式检测端子支持无损检测，可直接在面板上测量传感器、执行器及电路的电压、信号参数；数字电压表可替代万用表完成电压测量，适配实训场景。
专业诊断功能
配备OBD-II诊断座，可连接通用解码器读取数据流、检测/清除故障码，贴合汽车维修实际诊断流程。
智能故障与考核
支持安卓手机APP无线通讯，远程设置断路、短路、间歇等多种故障类型，可单个或多个故障同时设置，具备教学模式与考核功能，提升实训考核效率。
3D仿真安装教学
配套正版电气安装3D仿真软件（Unity3D建模），包含电气控制箱、电源配电箱等模块，可完成元器件安装、接线、布线的虚拟仿真操作，并支持仿真运行验证。
工艺耐用性强
台架采用优质金属与铝合金基材，表面喷塑防腐处理，结构坚固耐用；万向脚轮设计可灵活移动，适配不同教学场景部署。
三、 教学及实训项目
全车电器系统结构与原理认知实训
整车电器电路原理图分析与部件对应实训
灯光/仪表/雨刮等电器设备动态运行演示实训
电器系统传感器/执行器参数检测实训
OBD-II诊断功能实操（读码/清码/数据流分析）
电器系统故障设置与排除实训
电气安装3D仿真（元器件安装、接线、布线）实训
综合故障诊断与考核实训
