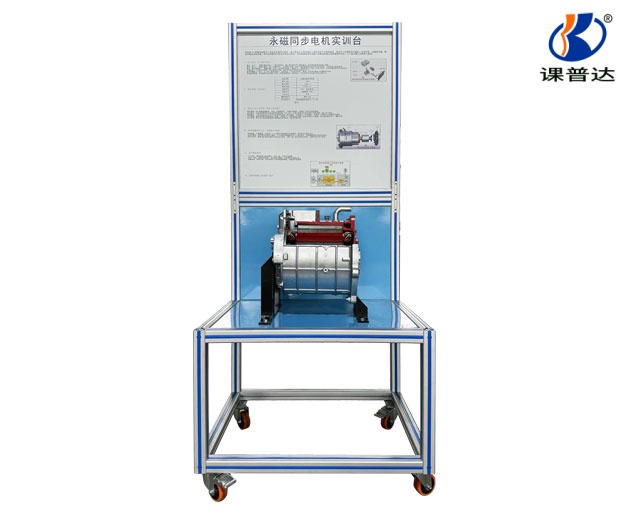

核心用途：适配职业院校、新能源汽修培训机构的教学实训，依托比亚迪秦原厂永磁同步电机打造，兼具实物解剖展示与动态实训功能，可完成电机结构认知、原理学习及特性分析，是新能源汽车电机系统教学的专业实训平台。
一、 产品核心参数
| 参数类别 | 具体参数 |
|---|---|
| 台架尺寸 | 长 × 宽 × 高 = 580mm×770mm×1775mm |
| 台架面板 | 铝塑板基材 + 表面喷绘工艺，印制与原车控制系统一致的彩色电路 / 工作原理图，标识清晰直观；配套设备使用说明书 |
| 台架结构 | 优质金属板材 + 铝合金基材，经 UV 切割、折弯、焊接成型；表面喷塑处理，结构强度高、耐腐蚀 |
| 移动机构 | 底部带锁止万向脚轮，脚轮表面镀锌工艺，兼具灵活移动与定点稳固功能 |
二、 产品功能特点
解剖可视化教学：采用比亚迪秦原厂永磁同步电机剖切处理，剖面位置合理；电机剖面以不同颜色区分部件，清晰展示内部安装结构与核心组成，直观呈现电机构造。
示教板辅助理解：配套专属示教板，完整印制永磁同步电机工作原理图，实现 “原理图 + 实物电机” 对照教学，降低原理理解难度。
手摇动态实训：配备手摇柄操作结构，可通过手摇驱动电机主轴旋转，直观观测转子运动状态，完成动态实训操作，让电机工作特性更易理解。
台架耐用性强：台架基材选用优质金属板材与铝合金，经多道精密工艺加工，表面喷塑防腐处理，适配实训室高频次教学使用，结构稳定不易损坏。
移动与稳固兼顾：底部万向脚轮带锁止机构，镀锌工艺保障使用寿命，可轻松移动至不同教学区域，锁止后固定牢固，满足各类教学场景部署需求。
三、 教学及实训项目
永磁同步电机结构与原理的认识
永磁同步电机转子的构成及工作原理
永磁同步电机定子的构成及工作原理
永磁同步电机的工作特性
