核心用途：适配大专院校、职业学校汽车修理专业教学，通过演示与实训实操，帮助学员快速掌握发动机电控系统的构造、控制原理，是汽车发动机电控教学的理想辅助设备
| 参数类别 | 具体参数 |
|---|
| 输入电源 | 交流 220V |
| 工作电源 | 直流 12V |
| 设备尺寸 | 长 × 宽 × 高 = 1650mm×500mm×1700mm |
| 工作环境 | 1）温度：-10℃～+40℃2）相对湿度：≤90%（+20℃）3）海拔高度：≤4000m4）环境要求：空气清洁，无腐蚀性、爆炸性气体，无导电 / 破坏绝缘的尘埃 |
| 本质安全 | 配备接地保护、漏电保护功能，符合国家标准；采用高绝缘安全型插座及带绝缘护套的高强度实验导线，操作安全可靠 |

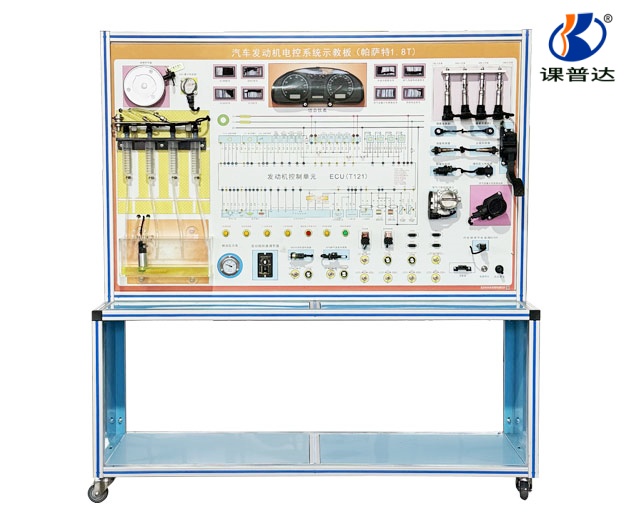

原车器件还原真实系统：集成帕萨特 B5 原车发动机电控器件（ECU、点火系统、喷油系统、组合仪表、节气门体、传感器 / 执行器等），适配中高等汽车院校与培训机构的教学需求
直观对照教学：独立摆放式结构，面板集成电路原理图 + 实物部件标注，学员可直观对照电路图与实物，快速认识发动机电控系统工作原理
支持专业诊断操作：配备原车 OBDII 诊断座，可连接解码器完成故障码读取 / 清除、动态数据流读取、波形分析等实训，贴合实际维修场景
动态演示核心系统：
人性化教学适配：设桌面区域可放置课本 / 检测仪器；配备带锁万向尼龙轮脚，支持固定 / 移动式教学；框架采用高温喷涂金属漆，耐用且外观鲜明
发动机电控系统认识
数据流、波形的读取与分析
故障码的查询与清除
发动机电控系统元器件的测量
发动机各传感器的认识
喷油系统工作原理认识与分析
组合仪表数据的读取与认识
点火系统工作原理认识与分析
