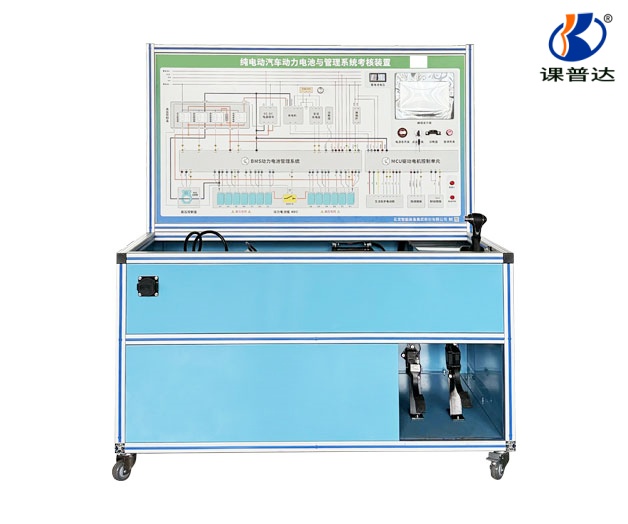

核心用途：适配职业院校、新能源汽修培训中心的纯电动汽车教学实训，可完成动力电池成组结构认知、BMS 管理逻辑学习、故障诊断与参数标定等实训及考核，贴合主流纯电汽车动力电池系统的实际技术场景
| 参数类别 | 具体参数 |
|---|
| 工作电压 | 高压 DC 48V（单体 3.7V 144AH），低压 DC 12V |
| 输入电压 | AC 220V±10% 50Hz |
| 工作环境 | 1）温度：-10℃～+40℃2）相对湿度：≤90%（+20℃）3）海拔高度：≤4000m4）环境要求：空气清洁，无腐蚀性、爆炸性气体，无导电 / 破坏绝缘的尘埃 |
| 外形尺寸 | 长 × 宽 × 高 = 1500mm×750mm×1700mm |
| 本质安全 | 配备安全接地保护、漏电保护功能，符合国家标准；采用高绝缘安全型插座及带绝缘护套的高强度实训导线，操作安全可靠 |
实装部件还原真实场景：基于自主品牌动力电池包改良，集成动力电池组、BMS、MCU、DC-DC 等可运行部件；BMS 布置与主流车辆一致，支持学员反复拆装实训
充放电及负载模拟：配备驱动电机模拟负载模块，可调节放电负载大小，还原车辆能量消耗过程
BMS 全功能覆盖：带被动均衡、多维度保护（单体断线 / 短路 / 过压等）、CAN 通讯、SOC 估算；支持电压 / 电流 / 温度采集、故障报警、充放电控制
智能软件可视化教学：7 寸上位机屏显示动力电池参数，支持 BMS 参数标定、虚拟诊断仪（读码 / 清码 / 动作测试）、智能仿真系统（图形化监测电压 / 电流 / SOC 等参数并报警）
多重安全防护：配备高压紧急维修开关、12V 电源接地开关，实训面板设安全提醒标识，适配新能源高压系统教学安全规范
教学适配设计：面板含电路原理图 + 检测端子，支持万用表 / 诊断仪实时检测；故障设置系统支持不少于 16 个故障点；面板采用科技风配色，提升学习动力
便捷部署与配套：带带锁万向脚轮便于移动，配备纸质 / 电子版设备手册
动力电池包（BMS）控制原理认知
动力电池包（BMS）主要零部件功能认知
动力电池包（BMS）各状态下参数（电流 / 电压 / 温差等）变化规律认知
BMS 采集电池压差并控制充放电的实训
BMS 采集电池温差并控制充放电的实训
新能源高压系统操作安全及高压连接器插拔实训
