一、产品简介

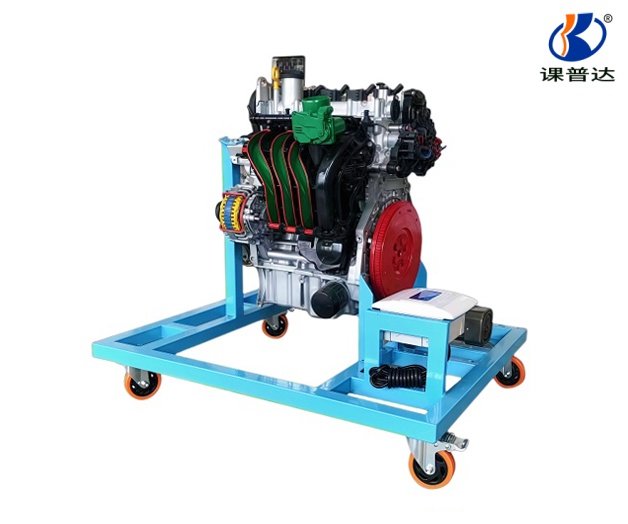

本产品专为汽车工程教学研发，以 大众朗逸原厂EA211 1.5L电控汽油发动机 为基础，通过数控线切割技术对关键部位进行精密剖切，完整展示发动机内外部结构及动态工作原理。适用于高等院校、职业院校的《发动机构造与维修》课程，满足 结构认知、拆装实训、原理示教 等教学需求135。
二、核心配置与参数
| 解剖发动机总成 | 移动台架系统 | 教学功能模块 |
|---|---|---|
| 型号：EA211 1.5L MPI（适配大众朗逸） | 材质：40×40mm国标钢管焊接框架 | 适配课程：发动机拆装/结构认知/静态检测 |
| 类型：直列四缸/自然吸气/电控多点喷射 | 移动：4个尼龙橡胶万向轮（带锁止功能） | 动态演示：四冲程工作循环模拟 |
| 技术亮点：铝合金缸体、集成式排气歧管、静音正时皮带 | 承重：≥400kg（静态） | 剖面展示：曲轴/连杆/配气机构/润滑系统 |
| 剖面工艺：数控线切割精准剖切（缸体/缸盖/曲轴箱） | 尺寸：1200×600×800mm（长×宽×高） | 颜色区分：多色喷涂（红/蓝/银/黄） |
三、功能详解
真实结构展示
完整保留 EA211发动机总成（含电控系统、传感器、执行器），剖切面覆盖 曲轴连杆机构、配气机构、润滑系统 等核心部件15。
动态演示：通过减速电机驱动曲轴（转速≤15转/分），模拟 进气-压缩-做功-排气 四冲程循环，直观展示活塞运动、气门开闭、正时皮带传动等联动过程39。
教学优化设计
分层解剖：关键部位（缸体、曲轴箱、凸轮轴）采用多级剖切，内部结构层次分明。
色彩标注：不同系统部件喷涂对比色，强化视觉辨识15。
模块化设计：支持发电机、起动机、喷油嘴等部件的独立拆装训练。
工业级移动台架
高强度结构：国标钢管焊接框架，表面经防锈漆+高温喷塑处理，边缘圆角防刮伤13。
便捷移动：万向轮带锁止功能，教学场地灵活调整，承重稳定。
四、技术规格
发动机型号：EA211 1.5L MPI（原厂适配大众朗逸）
电源输入：220V±10% 50Hz
驱动电机：单相齿轮减速电机
额定功率：250W
转速范围：0-15转/分
台架尺寸：1200×600×800mm（长×宽×高）
工作温度：-20℃～+50℃
安全认证：漏电保护开关（DZ47LE-32）
五、实训项目
结构认知：电控系统组件识别、进排气歧管布局分析。
拆装训练：火花塞更换、正时皮带对位、喷油嘴拆卸清洗。
原理验证：曲轴旋转与配气机构联动观察、润滑系统工作路径解析159。
