充电设备装配与调试智能实训台

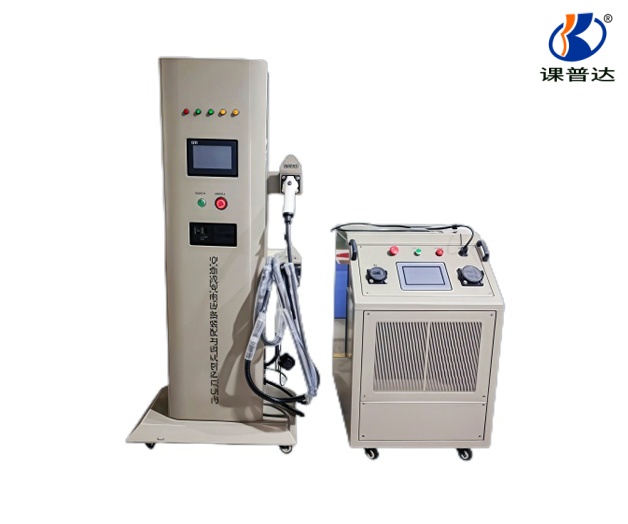

产品名称：充电设备装配与调试智能实训台

产品品牌：课普达

产品型号：KPDCDTS

产品编号：8226233　

充电设备装配与调试智能实训台

一、 产品要求

（1）平台结合充电桩生产厂家生产工艺流程研制，真实再现充电桩真实生产、调试与安装等工艺流程。

（2）实训台采用柜式结构，可进行反复拆装，所有配件可进行快速定位，组装，操作简单，高效便捷。

（3）充电设备组装完成后，充电枪通过国标交流充电口与迷你负载互联，通电后可进行充电参数设置与验证。

（4）实训台有完善的安全保护功能，具有过压保护、欠压保护、过载保护、短路保护、接地保护、过温保护 、低温保护、防雷保护、急停保护、漏电保护等；

（5）采用行业龙头企业连接线缆制作，性能优良，安全可靠。

（6）配套详细的电路原理图，方便学生进行实训与故障检修。

二、产品功能

充电连接器寿命：≥10000 次

输入电压：AC220V±20%

输出电压：AC220V±20%

频率:50±3 Hz

最大输出电流  :32A

线缆长度：5米

限流指标：≥110%

上位机通讯 : 以太网/2/3/4G

充电接口 : 七芯充电枪

计量精度 : 0.5 级

防护等级 : IP55

运行温度 : －25℃~＋50℃

工作湿度 : 5%~95%无凝霜

海拔高度 : ≤2000m

冷却方式：强迫风冷

充电模式：自动充满/定电量/定金额/定时间

支付方式：APP支付/刷卡支付/扫码支付

安规标准：GB\T 20234、GB/T 18487、GB/T 27930、NB\T 33008、NB\T 33002

三、可完成的实训项目

1、掌握交流充电桩的结构及原理

2、了解交流充电桩内部各组件的功能

3、掌握交流充电桩内部线路的连接方法

4、掌握交流充电桩的测试方法

5、掌握交流充电桩输入线缆选配

6、掌握交流充电桩绝缘值的测量方法

7、掌握漏电保护模块的结构原理与安装方法

8、掌握防雷模块的结构原理与安装方法

9、掌握智能电表的工作原理

10、掌握交流充电桩的装配与调试过程中的操作安全与注意事项
