产品概述

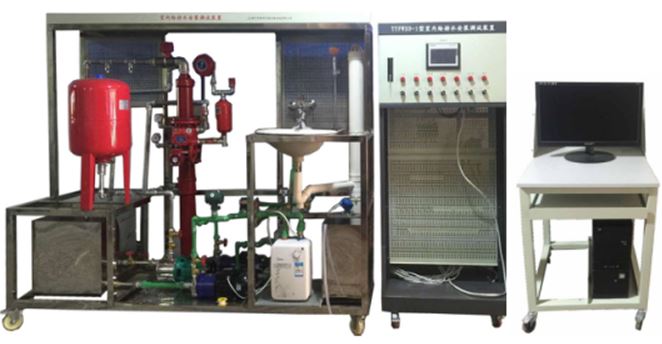

本产品为给排水设备安装与控制实训装置，采用工程对象系统设计实训模型，以建筑行业中住宅和工业场所给排水工程系统为原型。装置由生活给水系统、消防给水系统、热水给水系统、排水系统及电气控制系统五部分组成，集成于不锈钢开放式框架之上。配备西门子 PLC 控制器、变频器、触摸屏及组态监控软件，支持管材切割连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等全流程实训，可考核学生掌握给排水设备安装与控制的综合能力。适用于职业院校给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等专业的教学与技能考核。
设备组成
| 类别 | 组成内容 |
|---|---|
| 设备框架 | 不锈钢钢架（2250×790×1900 mm）；有机玻璃污水处理单元 |
| 生活给水系统 | 给水箱、给水泵、给水管道（不锈钢复合管）、压力变送器、脉冲水表（0.01 立方米/脉冲）、水龙头、淋浴头 |
| 消防给水系统 | 给水箱、喷淋泵（三相 380V/0.55KW/扬程 33m）、稳压罐（50L）、湿式报警阀组（含延迟器、压力开关、水力警铃）、水流指示器、压力开关、消防给水管道（镀锌管）、闭式洒水喷头（68℃温级） |
| 热水给水系统 | 电加热锅炉（容量 7L/功率 2KW）、热水给水管道（PPR 管）、水龙头、淋浴头 |
| 排水系统 | 污水箱、浮球液位传感器（高/中/低三档）、排水泵（单相 220V/95W/扬程 9m）、排水管道（UPVC 管）、水处理单元 |
| 电气控制柜 | 西门子 PLC 控制器（CPU224XP，14DI/10DO，2AI/1AO）；西门子变频器（MM420，三相 380V/0.75KW，带 BOP 面板）；西门子触摸屏（7 英寸彩色高分辨率）；力控 6.1 组态软件；低压电气（继电器、接触器、热过载继电器）；带漏电保护空气开关；DC24V 开关电源；工作状态指示灯（DC24V）；操作开关 |
| 工具附件 | 豪华工具车（钢板、抽屉及柜子、可移动）；管材与配件（球阀、闸阀、止回阀、弯头、三通、变径接头、镀锌管、PPR 管、UPVC 管、不锈钢复合管、保温管等）；配套工具（管螺纹铰扳、管子台虎钳、镀锌管割刀、热熔机、PPR 管剪刀、复合管割刀、钢锯、PVC 胶水、手动试压泵、万用表、电烙铁、剥线钳等） |
产品特点
工程对象系统设计：根据建筑行业住宅和工业场所给排水工程系统特点设计，采用真实工程对象系统实训模型，贴近实际工作场景；
四大真实系统集成：整合生活给水、消防给水、热水给水、排水四大系统，完整覆盖建筑给排水工程核心内容；
多种管材加工实操：可进行不锈钢复合管切割与连接、镀锌管切割/套丝/安装、PPR 管切割/熔接/安装、UPVC 管切割/粘接/安装，掌握四种常见给排水管材加工工艺；
变频恒压供水控制：通过控制系统实现生活给水系统的变频恒压供水功能，支持单泵变频控制或双泵切换控制；通过脉冲式水表完成用水量计量；
真实消防喷淋灭火：配备湿式报警阀组、水流指示器、压力开关、闭式喷头等完整消防组件，可进行镀锌管切割/套丝/安装和通水试验，实现喷淋灭火功能控制；
热水系统温度控制：配备电加热锅炉（7L/2KW）和 PPR 热水管路，可进行 PPR 管切割/熔接/安装，支持锅炉温度调节控制操作；
排水液位自动控制：配备污水箱、浮球式液位传感器和排水泵，可进行 UPVC 管切割/粘接/安装，结合控制系统实现污水箱水位检测和排水泵启停控制；
西门子 PLC 智能控制：采用西门子 CPU224XP PLC、MM420 变频器、7 英寸触摸屏及力控 6.1 组态软件，实现给排水系统自动化控制与上位机组态监控；
开放式不锈钢结构：整体采用不锈钢框架设计，给排水管道设备安装在钢架底座上，具备开放式特点，便于观察、操作和维护；
多重安全保护：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关国标标准，所有材质均符合环保标准；底部带刹车脚轮，方便移动和固定。
技术参数
| 项目 | 参数 编号：8936532 |
|---|---|
| 产品型号 | KPD-GSPSZ |
| 产品名称 | 给排水设备安装与控制实训装置 |
| 输入电源 | 三相四线制 AC 380V±10% 50Hz |
| 给排水模型尺寸 | 2250×790×1900 mm（长×宽×高） |
| 电气控制柜尺寸 | 800×600×1800 mm（长×宽×高） |
| 给排水模型材料 | 不锈钢 |
| 整机功耗 | ＜4.5 KVA |
| 安全保护措施 | 接地保护、漏电过载保护、误操作保护 |
| 移动装置 | 底部带刹车脚轮 |
实训项目
一、设计与识图
系统竣工图和控制电气原理图绘制。
二、管材加工与连接
镀锌管的切割、套丝与连接；
不锈钢复合管的切割与连接；
PPR 管的切割、熔接与连接；
UPVC 管的切割、粘接与连接。
三、配件与器件安装
生活给水系统管路配件的安装（水泵、压力变送器、水表、水龙头、淋浴器等）；
消防给水系统管路配件的安装（喷淋泵、稳压罐、湿式报警阀组、压力开关、水流指示器、闭式喷头、末端试水装置等）；
热水给水系统管路配件的安装（电加热锅炉、水龙头、淋浴器等）；
排水系统管路配件的安装（液位传感器、排水泵、水处理单元等）。
四、检测与试验
管道试压与通水试验。
五、电气安装与接线
水泵、配电柜、控制器、指令元件、操作元件的安装与接线。
六、控制程序设计与调试
变频控制程序设计与调试（单泵变频/双泵切换恒压供水）；
抄表计费程序设计；
喷淋灭火控制程序设计；
给排水监控程序设计；
组态监控系统设计。
