产品概述

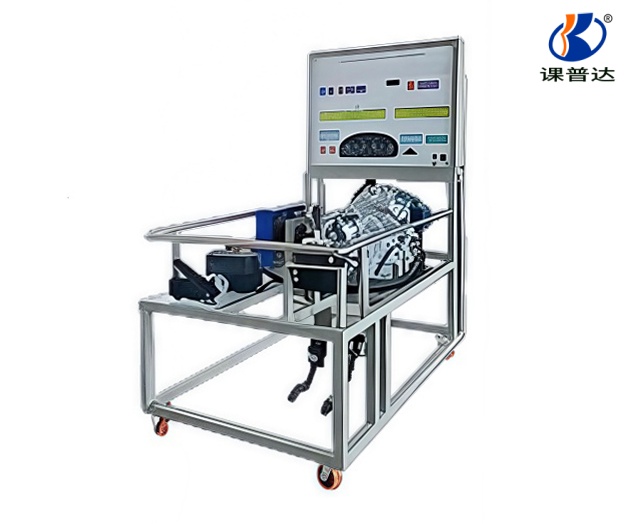

本产品以奥迪 A4 01J 无级变速器（CVT）总成为核心，配套变频调速电机驱动系统、油温信号模拟装置、制动系统及节气门体，构成一套真实可运行的 CVT 无级变速器实训设备。通过变频调速电机模拟发动机驱动，最高输入转速达 3000 转/分钟，实训台实际最高车速可达 100 公里/小时，充分展现 CVT 无级变速器连续变速的完整工作过程。支持空档/驻车档起动、前进/倒档运行、传动比连续变化、变矩器锁止等全部功能演示，以及油温、制动、载荷等多工况模拟。适用于中高等职业院校及培训机构开展 CVT 无级变速器结构认知、工作原理讲解、电控系统故障诊断与维修等实训教学。
设备组成
奥迪 A4 01J 无级变速器（CVT）总成 × 1 台；
变频调速电机驱动系统 × 1 套；
油温信号模拟装置 × 1 套；
制动系统 × 1 套；
节气门体总成 × 1 套；
换档操作机构 × 1 套；
油压检测仪表 × 1 套；
彩色控制原理电路图面板 × 1 块；
电脑检测端子 × 1 套；
通用检测连接座（故障读取器接口）× 1 个；
可移动万向轮台架 × 1 台。
产品特点
真实奥迪 01J CVT 无级变速器运行：采用奥迪 A4 01J CVT 无级变速器总成，通过变频调速电机模拟发动机驱动，真实演示 CVT 无级变速器的连续变速过程和组成结构；
真实车速模拟：变频调速电机最高输入转速达 3000 转/分钟，使实训台实际最高车速可达 100 公里/小时，充分体现出 CVT 无级变速器完整的工作过程；
完整档位操作实训：实现 CVT 变速器的空档"N"或驻车档"P"档起动，前进档、倒档等其它变速器的使用实操训练；
无级变速与变矩器锁止演示：实现传动比的连续变化（无级变速）以及变矩器锁止的功能演示，完整展示 CVT 核心工作过程；
油温工况模拟：油温信号模拟，具备油温对变速器工作状况（变矩器的锁止）产生影响的实际工作演示功能；
制动工况模拟：装配制动系统，具备刹车过程对变速器工作状况（变矩器的锁止）产生影响的实际工作演示功能；
载荷与节气门变化模拟：装备节气门体，具备载荷和节气门位置变化对变速器工作状况（变矩器的锁止、传动比变化）的影响演示，并可实现强制降档的功能演示；
转速与负载可调：输入转速和输出负载可调，模拟不同的转速变化和负载变化，体现出不同的传动比变化情况；
故障设置与考核：设有智能故障设置装置，可连接计算机 PC 电脑使用，也可单机使用；面板上设有与电脑一一对应的端子，可手动读取故障码，设有通用检测连接座，可用连接故障读取器使用；
动态油压显示：动态显示各挡位油压情况，直观观察 CVT 液压系统压力变化；
彩色电路图面板：面板上设有完整的彩色控制原理电路图，便于对照实物进行电路分析与教学讲解；
移动便捷：可移动万向轮台架方便移动，台架经过高温处理，坚硬牢固。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 奥迪01J自动变速器实训台 |
| 变速器类型 | 奥迪 A4 01J 无级变速器（CVT） |
| 外形尺寸 | 1220×900×1900 mm（长×宽×高） |
| 工作电压 | 380V 交流电 |
| 工作温度 | -40℃～50℃ |
实训项目
CVT 无级变速器电控系统结构认识；
分析各电磁阀的功能；
调取故障码和清除变速器系统故障码；
变速器电控元器件测量；
变速器工作信号测量；
故障设置与排除；
换档/传动比操作实验；
变速器电控系统综合诊断；
CVT 无级变速器外部结构认识；
了解 CVT 变速器控制器、传感器组成及传动比变化；
掌握 CVT 无级变速器工作原理；
对 CVT 变速器控制系统读取故障码、清除故障码、读取数据流等。
