产品概述

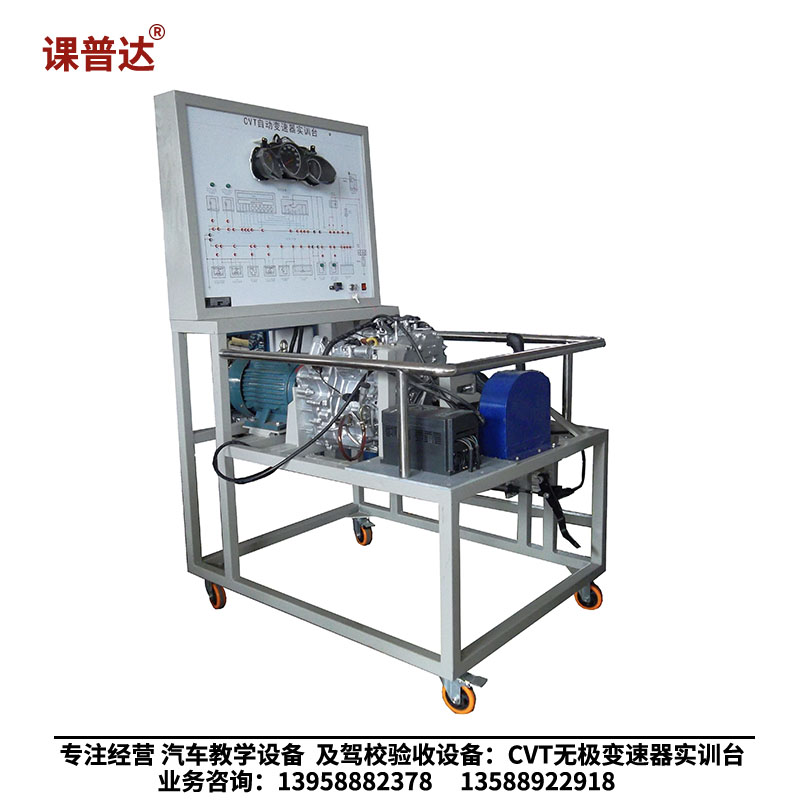

本产品以本田飞度CVT无级变速器总成为核心，配套三相异步电动机及变频器驱动系统，构成一套真实可运行的无级变速器实训设备。通过变频器设定电机额定电流实现电子热过载保护，支持S曲线加速/减速控制，真实演示CVT无级变速器的工作过程和组成结构。适用于中高等职业院校及培训机构开展自动变速器结构认知、工作原理讲解、电控系统故障诊断等实训教学。
设备组成
本田飞度CVT无级变速器总成 × 1 台（含液力变扭器、机械传动、液压控制和电子控制等）；
三相异步电动机（YT 112M-2，4KW，2880r/min）× 1 台；
变频器（CHE100-004G/5R5P-4，4KW/5.5KW）× 1 台；
一体化实训台架（含检测面板、仪表、诊断座）× 1 台；
移动脚轮（带自锁装置）× 1 组。
产品特点
真实可运行的CVT无级变速器：完整展示无级变速器的工作过程和组成结构，包括液力变扭器、机械传动、液压控制和电子控制等；
变频器智能驱动保护：可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载；为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速；
彩色教学图解：实训台面板上绘有彩色喷绘电路图和工作原理示意图，学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理；
直接检测与信号分析：实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实时参数显示：实训台面板上安装有汽车仪表，可实时显示转速、车速等参数变化；
OBD诊断功能：实训台安装有诊断座，可连接专用或通用型汽车解码器，对无级变速器电控系统进行读取故障码、清除故障码等自诊断功能；
电磁阀工况指示：实训台面板上安装有无级变速器各电磁阀指示灯，实时显示各电磁阀的工作状态；
安全防护与移动设计：实训台配备有电源总开关、电机防护罩、输出轴防护罩等安全保护装置；实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPD-ZD22 |
| 产品编号 | 8512621 |
| 产品名称 | 汽车无级变速器实训台 |
| 变速器类型 | 本田飞度CVT无级变速器 |
| 外形尺寸 | 1600×1000×1800 mm（长×宽×高） |
| 动力电源 | 三相四线（三相五线 380V/50Hz） |
| 输入电源 | 交流220V±10% 50Hz |
| 工作电源 | 直流12V |
| 三相异步电动机 | |
| 型号 | YT 112M-2 |
| 电压 | AC 380V/660V |
| 电流 | 8.2A/4.7A |
| 功率 | 4KW |
| 转速 | 2880r/min |
| 变频器 | |
| 型号 | CHE100-004G/5R5P-4 |
| 功率 | 4KW/5.5KW |
| 输入 | AC 3PH 380V±15% |
| 输出 | 9A/13A AC 3PH 0~380V 0~400Hz |
| 工作温度 | -40℃～+50℃ |
实训项目
CVT无级变速器结构认知与组成部件识别；
液力变扭器工作原理与性能检测；
机械传动系统结构认识与传动比分析；
液压控制系统工作原理与压力检测；
电子控制系统组成与传感器信号检测；
变频器驱动原理与电机过载保护设置；
S曲线加速/减速控制参数设定与运行观察；
无级变速器电控系统故障码读取与清除；
电磁阀工作状态检测与故障诊断；
转速、车速等运行参数实时监测与分析。
