课普达 荣威Ei6混合动力实训台｜插电混动整车+在线检测实训台，40+实车故障智能考核

产品概述

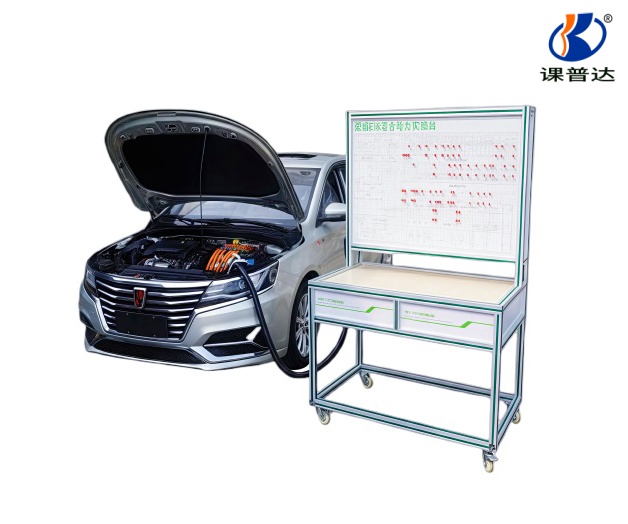

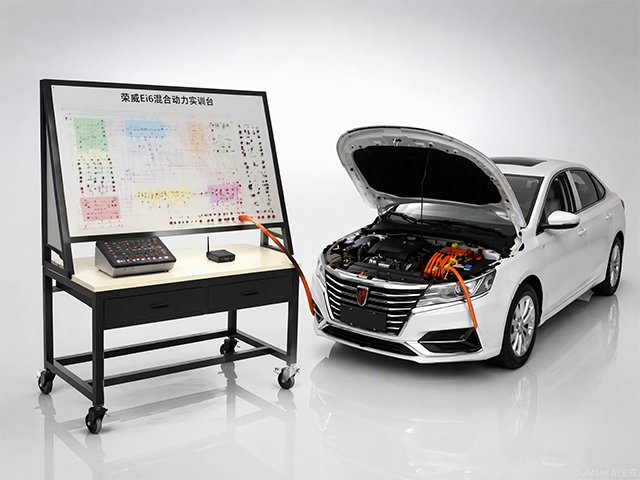

本产品以荣威 Ei6 插电式混合动力整车为基础，通过专用线束外接新能源整车在线检测实训台，构成一套完整的整车级混合动力实训设备。整车结构完整，不破坏原车线束，各控制系统、传感器、执行器齐全，可正常运行无故障；断开专用线束后整车功能完整，可正常行驶。实训台配备一体化检测面板、无线智能故障设置与考核系统，支持整车动态/静态信号参数实时检测、40+种实车常见故障设置与诊断，满足多名学员同时进行高技术维修诊断实训。适用于中高等职业院校及培训机构开展混合动力汽车结构认知、整车故障诊断与排除、技能大赛训练等实训教学。

整车参数

设备组成

1. 荣威 Ei6 插电式混合动力整车 × 1 辆；

2. 新能源整车在线检测实训台 × 1 台；

3. 故障设置器 × 1 套；

4. 无线控制器 × 1 套；

5. 无线接收器 × 1 套；

6. 专用对接线束 × 1 套。

产品特点

1. 整车结构完整、线束无损：通过专用线束与整车连接，不破坏原车线束，各控制系统、传感器、执行器齐全，可正常运行无故障；断开专用线束后整车功能完整，可正常行驶；

2. 原车仪表实时显示：可通过原车仪表显示整车动态与静态信号参数，贴近实车诊断场景；

3. 一体化检测面板：实训台面板采用 4mm 厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板喷绘有动力电池管理模块、混合动力控制模块、发动机控制模块、空调控制模块、换挡控制模块、电力电子箱控制模块等电路原理图，并安装 4mm 检测端子；

4. 欧标铝型材台架：实训台面铺有高级合成板，方便放置学习资料与工具；移动台架采用欧标优质铝型材制作，美观大方，质量坚固；底部装有四个 3 寸万向脚轮支撑，单个脚轮受力可达 200kg，移动灵活，带自锁装置可固定位置；

5. 40+种实车常见故障设置：可设置主继电器控制、燃油泵继电器、上游氧传感器、下游氧传感器、空气流量传感器、空调压力传感器、水温传感器、节气门执行器信号、进气凸轮轴位置传感器、排气凸轮轴位置传感器、增压压力传感器、发动机转速传感器、进气压力传感器、油轨压力传感器、机油压力传感器、CANL、加速踏板位置传感器、冷却水温传感器、油温传感器、档位位置传感器、电驱动变速器旋变信号、电力电子箱等至少 40 种以上实车常见故障；支持多名学员同时进行车辆高技术维修诊断实训；

6. 无线智能故障设置与考核系统：

   技术参数

• 教师端：设有登录密码及修改功能；可同时控制多台设备进行故障设置，每台设备可设置不少于 30 个故障，具有全部清除故障功能，每一个故障均可独立设置其通断时间；可自由编辑绑定教学设备的名称，故障点名称可设置为中文方式显示在故障按钮上；内置不少于 2000 道汽修考试题目（中级工/高级工/技师三种等级），教师可自由添加；可查看学生成绩，支持教学课件、视频、原车资料、设备说明书、实训手册等数字资源管理；

• 学生端：支持姓名学号登录；考核模式（单一考试，自动评分）与挑战模式（入门/初级/中级/高级/技师五种难度）双模式；理论练习与理论考试分中级工、高级工、技师三种类别。

实训项目

1. 新能源汽车的分类和技术特点认知；

2. 混合动力汽车的特点认知；

3. 混合动力汽车的技术参数认知；

4. 混合动力汽车的基本结构及各总成零部件的名称和功能认知；

5. 混合动力汽车各总成之间的控制关系及控制模块的组成认知；

6. 发动机与电机控制器模块的结构、工作原理及检测方法；

7. 动力配电箱模块的结构、工作原理及检测；

8. 电池管理单元的结构、工作原理及检测；

9. 电机总成的结构、工作原理、工作过程及检测方法；

10. 电池包体总成的结构、工作过程及性能检测；

11. 车载慢充的结构、工作原理及检测方法；

12. 漏电保护器的结构、工作原理及检测方法；

13. 档位控制器的结构、工作原理及检测方法；

14. 主控 ECU 的结构、工作原理及检测方法；

15. 加速踏板的结构、工作原理及检测方法；

16. 电池包体总成的维护注意事项及测试方法；

17. 混合动力汽车故障设置、故障现象分析及故障排除方法。
