产品概述

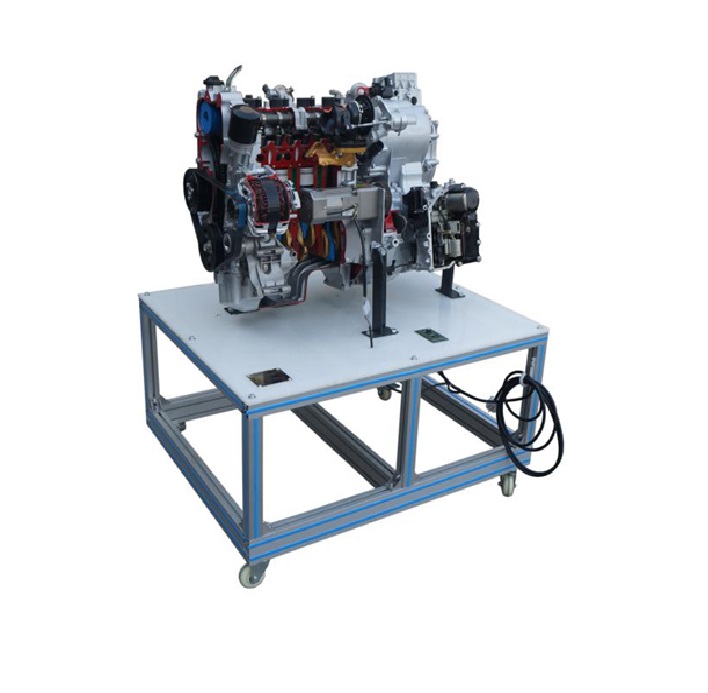

本产品以比亚迪"秦"混合动力系统总成为核心，通过专业解剖剖切处理，完整展示发动机、发电机、电动机、CVT 自动变速器等核心部件的内外结构及相互之间的装配关系。配套三相齿轮减速电机驱动系统总成低速运转，真实演示混合动力系统内部机械部件的运动过程。适用于中高等职业院校及培训机构开展混合动力汽车结构认知、工作原理讲解、动力传递路线分析等实训教学。
设备组成
比亚迪"秦"混合动力系统总成（解剖剖切件，含发动机、发电机、电动机、CVT 自动变速器）× 1 套；
移动台架（欧标铝型材）× 1 台；
三相齿轮减速电机总成 × 1 套；
转动防护罩及漏电保护开关 × 1 套。
产品特点
混合动力系统全剖切展示：采用混合动力系统总成实物进行机构切剖，完整展示发动机、发电机、电动机、CVT 自动变速器等部件的内外结构及工作原理；
大面积深层次电火花线切割：四个缸采用全剖切，缸盖半剖切，进气和排气歧管半剖切；发电机（解剖线圈和硅钢片）、电动机（解剖线圈和硅钢片）半剖切，务求内部细节机构充分展现；
彩色剖面喷涂与防锈处理：对混合动力系统总成各机械剖面采用不同颜色的油漆进行喷涂，并做高规格的防锈处理，各部件区分清晰；
减速电机驱动演示：由三相齿轮减速电机带动发动机曲轴使系统总成做低速运转，真实演示混合动力系统总成内部机械部件的运动过程；
安全防护与移动设计：带转动防护罩及漏电保护开关等安全保护装置；移动台架采用高强度钢结构焊接，表面经喷涂工艺处理；底部带有自锁脚轮装置，移动灵活，方便教学。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPDBYQDJP |
| 产品编号 | 8721268 |
| 产品名称 | 比亚迪秦混合动力系统解剖演示台 |
| 适用车型 | 比亚迪"秦" |
| 系统组成 | 发动机+发电机+电动机+CVT 自动变速器 |
| 剖切工艺 | 电火花线切割，全剖切+半剖切组合 |
| 驱动方式 | 三相齿轮减速电机带动曲轴低速运转 |
| 台架尺寸 | 1400×1000×1800 mm（长×宽×高） |
| 框体材质 | 欧标工业银色铝型材/磨砂氧化 |
| 侧面板材质 | 铝塑复合板（耐候、耐腐蚀、高强度、耐高温） |
| 承重轮 | 尼龙材料双轴承万向轮，高承重耐磨，带自锁 |
实训项目
比亚迪秦驱动电机工作原理认知；
比亚迪秦驱动系统动力传递路线分析；
比亚迪秦混合动力系统内部结构演示；
比亚迪秦传动系统内部机构演示；
比亚迪秦充电系统工作原理讲解；
比亚迪秦动力驱动模式（纯电/混动/燃油）讲解。
