产品概述

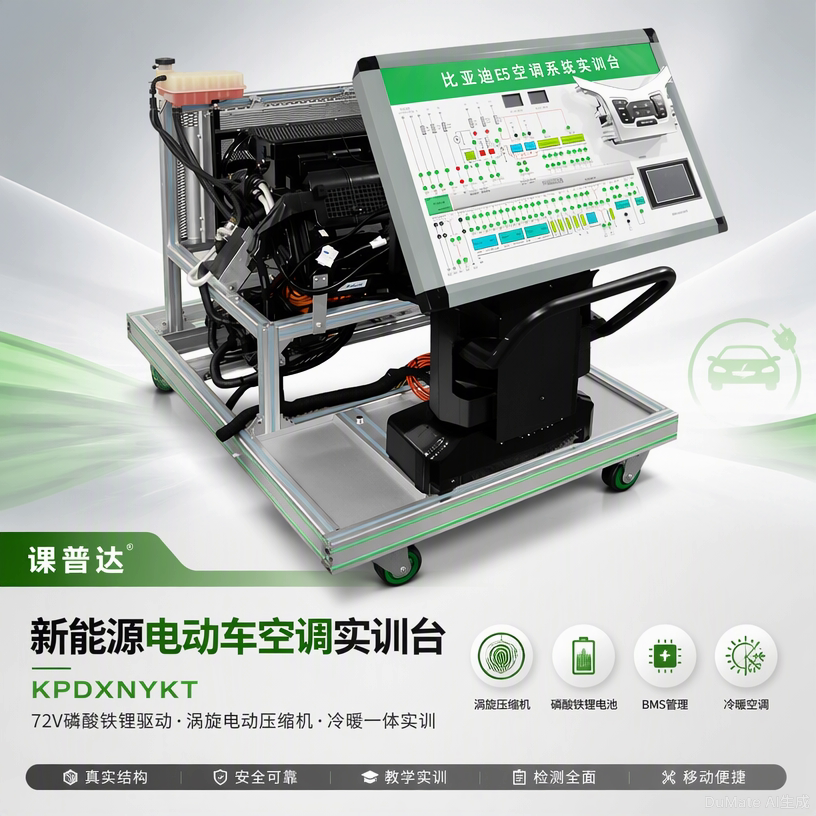

实训台选用新能源纯电动车空调系统真实零部件，以72V磷酸铁锂动力电池包为动力源，驱动涡旋式汽车空调电动压缩机，通过调节转速改变功率，真实再现纯电动汽车空调与暖风系统核心零部件之间的连接控制关系、安装位置和运行参数。平台集成电动压缩机总成、冷凝器总成、蒸发器总成、膨胀阀、高低压管路、PTC加热装置及空调控制面板等完整空调系统，并配备10.1寸液晶显示屏实时监测动力电池电压、电流及单体电压变化。实训台配有工业悬臂检测面板，安装2mm测试端子，可借助万用表和示波仪实时检测空调压力传感器、鼓风机调速、电子膨胀阀、温度传感器及CAN总线等电信号参数。平台支持手动故障设置（断路、虚接、对地短路、对正极短路等），并可与纯电动汽车驱动系统实训台联动工作，是职业技术学院新能源纯电动课程空调系统教学与维修实训的理想设备。
设备组成
| 序号 | 组成 | 数量 | 规格/说明 |
|---|---|---|---|
| ① | 涡旋式电动压缩机总成 | 1 个 | 高电压驱动，排量26ml/r，转速1500-3000rpm可调，额定转速2300rpm |
| ② | 冷凝器总成 | 1 台 | 与纯电动车相同规格 |
| ③ | 蒸发器总成 | 1 台 | 与纯电动车相同规格 |
| ④ | 高低压管路及膨胀阀 | 1 套 | 含高低压压力表，真实再现制冷系统压力变化 |
| ⑤ | PTC加热装置 | 1 个 | 功率≤2KW，配合HVAC实现吹脚、除霜等暖风功能 |
| ⑥ | 空调控制面板 | 1 套 | 原车控制逻辑，支持冷暖模式切换 |
| ⑦ | 72V磷酸铁锂动力电池包 | 1 组 | 单体3.2V 50Ah，24串，总容量72V 50Ah（3.7度电） |
| ⑧ | BMS电池管理系统 | 1 套 | 含主从通信、状态估算、充放电管理、绝缘检测、单体电压/温度采集 |
| ⑨ | 10.1寸液晶显示屏 | 1 块 | 同步显示输出电流、电压实际值及单体电压拉低参数 |
| ⑩ | 进风口/出风口温度传感器 | 各 1 个 | 实时显示温度变化，直观认识空调系统热交换过程 |
| ⑪ | 工业悬臂检测面板 | 1 套 | 可多角度移动，安装2mm测试端子 |
| ⑫ | 手动故障设置区 | 1 套 | U形短接器，支持断路、虚接、短路等多种故障模拟 |
| ⑬ | 移动台架 | 1 台 | 国标工业铝型材，底部4个带自锁万向脚轮 |
产品特点
真实原车部件：选用新能源纯电动车涡旋式电动压缩机、冷凝器、蒸发器、膨胀阀等真实零部件，制冷剂为R134a，与实车完全相同；
高电压电动压缩机：采用高电压驱动涡旋式电动压缩机，噪音低，转速范围1500-3000rpm可调，额定转速2300rpm，排量26ml/r；
72V磷酸铁锂动力源：环保型磷酸铁锂动力电池包，单体3.2V 50Ah共24串，总容量72V 50Ah（3.7度电），完全充放电次数2000次；
BMS全面管理：一体式BMS电池管理系统，具备主从通信、外部通信、状态估算、安全管理、充放电管理、总压检测、绝缘检测、单体电压/温度采集等功能；
实时参数监测：配备10.1寸液晶显示屏，同步显示输出电流、电压实际值，以及空调开启瞬间各单体动力电池电压拉低参数变化规律；
冷暖一体化设计：集成电动压缩机制冷系统与PTC加热暖风系统，真实再现纯电动汽车冷暖空调工作过程；
压力可视化教学：增加高低压管路压力表，直观再现空调系统工作时高压侧与低压侧压力变化规律；
温度实时感知：进风口和出风口双温度传感器，实时显示温度数据，帮助学员理解热交换与制冷循环原理；
工业悬臂检测面板：可多角度移动的工业悬臂检测面板，安装2mm测试端子，方便学员对空调系统各传感器、执行器及CAN信号进行测量；
手动故障考核：采用U形短接器手动故障设置，在专门故障设置区可设置断路、虚接、对地短路、对正极短路、对其它信号短路等多种故障；
系统联动实训：可与纯电动汽车驱动系统实训台连接工作，由动力电池实训台供电，连接电缆线为原车配套，连接方式与实车相同；
安全断电设计：配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源，保障实训安全；
台架坚固耐用：国标工业铝型材制作，磨砂氧化处理，加以胶条装饰，底部4个带自锁万向脚轮，移动灵活且可固定位置。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 新能源电动车空调实训台 |
| 产品品牌 | 课普达 |
| 产品型号 | KPDXNYKT |
| 产品编号 | 87356011 |
| 台架尺寸 | 约1500mm×1453mm×1075mm（长×宽×高） |
| 框体材质 | 国标工业铝型材 / 磨砂氧化 |
| 主面板材质 | 铝塑板（耐候、耐磨、耐高温、高强度、耐腐蚀） |
| 侧面板材质 | 铝塑板 |
| 系统电路图喷绘 | UV打印（遵循原厂维修手册电路图） |
| 测试端子 | 2mm面板香蕉插座孔 / 黄铜镀镍 |
| 承重轮 | 尼龙材料一次合成，高承重，高耐磨，双轴承设计 |
| 旋转支臂 | 铝型材 |
| 面板框架 | 工业铝型材框架 |
| 动力电池类型 | 环保型磷酸铁锂动力电池（方形铝壳） |
| 单体电池规格 | 3.2V 50Ah |
| 电池包总容量 | 72V 50Ah（3.7度电） |
| 完全充放电次数 | 2000次 |
| 工作温度 | -20℃～60℃ |
| 电动压缩机 | 涡旋式，排量26ml/r，制冷剂R134a，转速1500-3000rpm可调 |
| PTC加热装置 | 功率≤2KW |
| 外接工作电源 | 220V交流电，功率≤500W |
| 压缩机工作电源 | ≥320V |
| 设备工作温度 | -20℃～+40℃ |
实训项目
一、结构认知与原理类
纯电动汽车空调制冷系统总体组成与结构认知；
涡旋式电动压缩机结构认知与工作原理学习；
冷凝器、蒸发器、膨胀阀结构认知与热交换原理学习；
高低压管路结构认知与制冷剂循环路径学习；
PTC加热装置结构认知与暖风系统工作原理学习；
HVAC空调控制面板结构认知与功能操作学习；
磷酸铁锂动力电池包结构认知与BMS功能学习；
进风口/出风口温度传感器安装位置与作用认知；
工业悬臂检测面板结构认知与测试端子使用方法学习。
二、系统运行与参数检测类
纯电动汽车空调制冷系统工作过程演示与观察；
高低压管路压力变化规律检测与分析实训；
进风口与出风口温度变化规律检测与分析实训；
电动压缩机转速调节对制冷功率影响实训；
空调开启瞬间单体动力电池电压拉低参数变化观测；
动力电池输出电流、电压实时监测与数据分析实训；
空调压力传感器信号电压/电阻测量实训；
鼓风机调速信号测量与调速原理实训；
电子膨胀阀控制信号测量与驱动原理实训；
蒸发器温度传感器、室外温度传感器信号测量实训；
空调子网CAN-H、CAN-L信号检测与通讯分析实训。
三、暖风与热泵系统类
纯电动汽车暖风系统工作过程演示与观察；
PTC加热装置功率控制与暖风温度调节实训；
热泵空调制热工作原理与系统循环认知；
纯电动汽车空调制热与传统燃油车制热方式对比学习；
冷暖循环电机、模式电机控制与反馈信号测量实训；
出风口模式循环电机控制与位置检测实训。
四、拆装与维护类
电动压缩机总成拆装与更换规范实训；
冷凝器、蒸发器总成拆装与管路连接规范实训；
高低压管路拆装、连接与密封性检查实训；
膨胀阀拆装与更换规范实训；
PTC加热装置拆装与线路连接规范实训；
空调控制面板拆装与线路检测实训；
冷媒排放、抽空、加注规范操作实训；
温度传感器拆装与更换规范实训。
五、故障诊断与考核类
空调系统高低压力异常故障设置与诊断实训；
空调压力传感器信号断路/虚接故障设置与排除实训；
鼓风机调速信号异常故障设置与排除实训；
电子膨胀阀控制信号异常故障设置与排除实训；
温度传感器信号断路/短路故障设置与排除实训；
内外循环电机、冷暖循环电机故障设置与排除实训；
出风口模式循环电机故障设置与排除实训；
CAN总线通讯异常故障设置与诊断实训；
空调系统综合故障排查与排除考核实训。
