产品概述

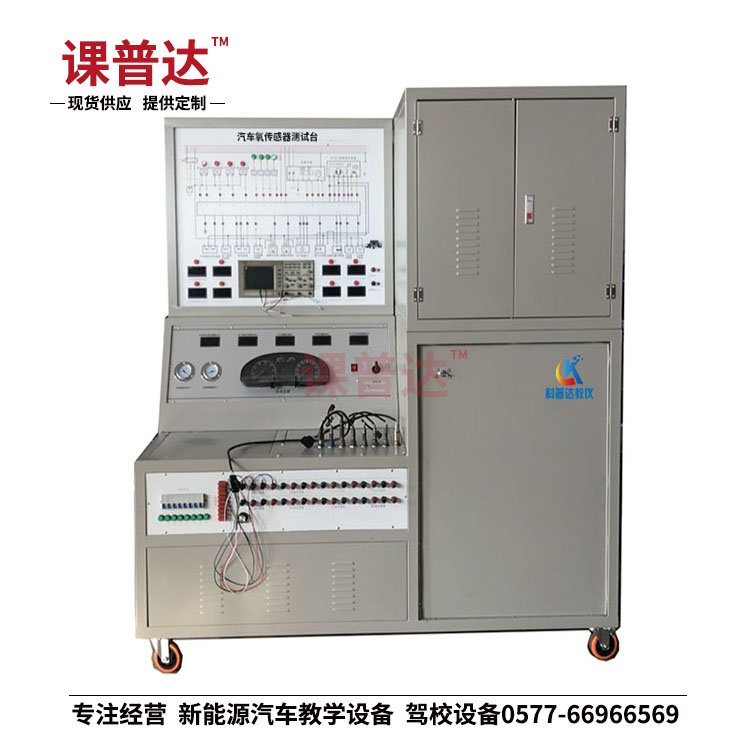

本产品以帕萨特直列四缸发动机为基础，配套科普达电控制柜，构建一套基于空燃比控制的氧传感器综合测试系统。系统由基础台架、信号采集系统、参数标定系统三部分组成，支持 8 个被测氧传感器与 1 个基准宽域氧传感器同步测试，可进行响应时间、高低电压值、静态特性曲线等核心性能指标检测。适用于氧传感器研发生产企业、中高等职业院校及培训机构开展汽车排气系统、空燃比反馈控制、氧传感器性能检测等教学与研发测试。
设备组成
帕萨特直列四缸发动机总成 × 1 台；
科普达电控制柜（含测控系统）× 1 套；
基础试验台架 × 1 套；
基准宽域氧传感器 × 1 个；
被测氧传感器安装位（8 通道）× 1 套；
排气管道改装组件（三元催化前）× 1 套；
信号采集系统（串口连接）× 1 套；
13.5V 直流加热电源 × 1 套；
示波器连接端口 × 1 套。
产品特点
8 通道同步测试，效率倍增：排气管道改装后可同时安装 8 个被测氧传感器，以 1 个基准宽域氧传感器作为参照，一次测试即可完成多组样件对比，大幅提升研发与教学测试效率；
高精度空燃比控制：配套科普达电控制柜，通过测控系统精确控制发动机点火启动、传感器信号监视及各工况调节，实现空燃比的高精度闭环控制；
多工况真实模拟：支持起动工况（节气门开度=0，转速≤900r/min）、满负荷工况（节气门开度=0，转速≤3000r/min，负荷 80% 可调）及发动机稳态工况等多种典型工况；
响应时间精准测量：通过尾气旁通控制、温度达到预定值后手动微调标定，可精准测试氧传感器从无信号到开关信号正常的响应时间，以及稳定后的高低电压值；
静态特性曲线绘制：支持氧传感器静态特性测试，获得其静态特性变化曲线，考察在浓混合气下的输出特性与性能边界；
信号实时采集与显示：氧传感器电压信号通过串口连接采集系统，基准空燃比信号通过宽域氧传感器与示波器连接，实现高精度实时显示与波形分析；
十年专业沉淀：科普达公司具备十年氧传感器测试台研发生产经验，为氧传感器生产过程提供稳定可靠的测试试验平台。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPD-YCGQ |
| 产品编号 | 8543121 |
| 产品名称 | 汽车氧传感器测试台 |
| 发动机类型 | 帕萨特直列四缸发动机 |
| 控制系统 | 科普达电控制柜 |
| 基准传感器 | 宽域氧传感器 |
| 被测通道 | 8 通道同步 |
| 加热电源 | 13.5V 直流 |
| 信号采集 | 串口连接 |
| 工况范围 | 起动/满负荷/稳态 |
实训/测试项目
氧传感器结构认识与安装位置识别；
氧传感器工作原理与空燃比反馈控制认知；
发动机各工况（起动、满负荷、稳态）下氧传感器信号检测；
氧传感器响应时间测试与数据分析；
氧传感器高低电压值检测与性能判定；
氧传感器静态特性曲线绘制与分析；
浓混合气下氧传感器输出特性测试；
氧传感器故障诊断与更换实训；
排气系统三元催化前氧传感器安装实训；
空燃比闭环控制策略验证。
