产品概述

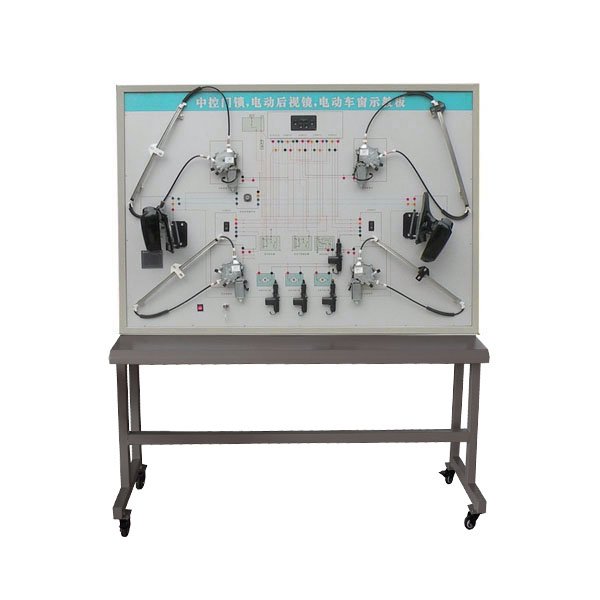

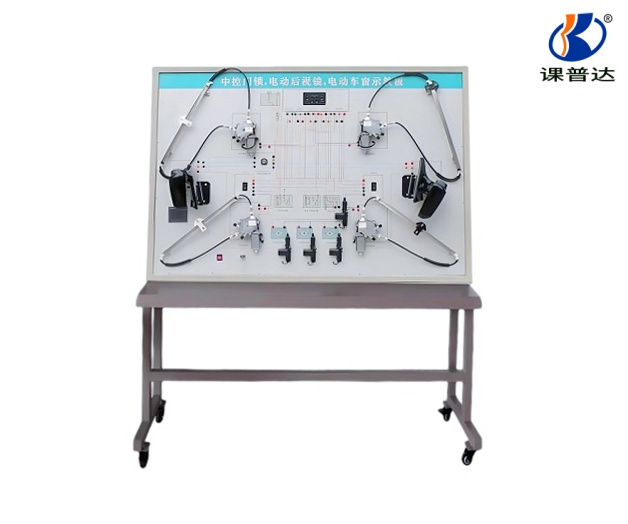

本产品为汽车电动车窗与中控门锁实训台（产品型号：KPDZKSSJB，产品编号：885323），以汽车电动窗、中控门锁系统实物为基础，完整展示电动车窗升降系统、中控门锁系统及相关控制电路的组成结构和工作原理。实训台配备真实可运行的电动车窗电机、门锁执行器、控制开关及彩色电路原理图面板，通过操纵开关可真实演示四门车窗电动升降、车门中控锁止/解锁的工作过程。
面板上安装有检测端子，可直接检测电动车窗、中控门锁系统各电路元件的电信号。采用 220V 交流电源经内部电路变压整流转换成 12V 直流电源供电，无需蓄电池，减少充电维护麻烦，且具备防短路保护功能。适用于中高等职业院校和培训机构的汽车车身电器系统、汽车电动装置构造与维修等课程的教学与实训。
设备组成
| 序号 | 组成部件 | 说明 |
|---|---|---|
| 1 | 电动车窗升降电机 | 四门车窗电动升降驱动电机（真实部件） |
| 2 | 车窗玻璃升降机构 | 钢丝绳/齿条式升降机构，展示车窗升降原理 |
| 3 | 车窗控制开关 | 驾驶员侧总控开关 + 各门独立开关 |
| 4 | 中控门锁执行器 | 车门锁止/解锁电动执行器（真实部件） |
| 5 | 门锁控制开关 | 中控门锁总开关及遥控接收模块 |
| 6 | 彩色电路原理图面板 | 4mm 厚高级铝塑板，彩色喷绘电路图 |
| 7 | 检测端子 | 外接式检测端子，便于测量电信号 |
| 8 | 电源转换模块 | 220V AC 转 12V DC，带防短路保护 |
| 9 | 示教板面板框架 | 1.5mm 冷板冲压成形，外形美观 |
| 10 | 移动台架 | 钢结构焊接，表面喷涂处理，带自锁脚轮 |
| 11 | 操作桌面 | 底座配有约 40cm 宽桌面，便于放置资料/仪器 |
| 12 | 教学资料 | 使用说明书及相关实训指导资料 |
产品特点
真实可运行系统：采用汽车电动窗、中控门锁系统实物为基础，系统完整、部件真实，可真实演示车窗升降与门锁锁止/解锁的工作过程；
动态工作演示：操纵电动窗开关可真实演示四门车窗电动升降过程；操纵中控门锁开关可真实演示车门锁止/解锁过程，工作过程直观清晰；
彩色电路原理图教学：面板采用 4mm 厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，学员可直观对照电路图和实物，认识和分析系统工作原理；
全面检测功能：面板上安装有检测端子，可直接在面板上检测汽车电动窗、中控门锁系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
安全便捷供电：工作采用普通 220V 交流电源，经内部电路变压整流转换成 12V 直流电源，无需蓄电池，减少充电维护麻烦；12V 直流电源具备防短路保护功能，使用安全可靠；
优质面板工艺：面板部分采用 1.5mm 冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，防锈耐用；
移动操作平台：带自锁脚轮装置，移动灵活、固定稳妥；示教板底座上配有约 40cm 宽的桌面，方便放置资料、轻型检测仪器等；
结构分区清晰：电动车窗系统与中控门锁系统分区展示，控制开关、执行器、检测端子布局合理，便于教学演示与学员操作。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 汽车电动车窗与中控门锁实训台 |
| 产品型号 | KPDZKSSJB |
| 产品品牌 | 课普达 |
| 产品编号 | 885323 |
| 适用系统 | 汽车电动窗、中控门锁系统 |
| 输入电源 | AC220V / 50Hz |
| 输出电源 | DC12V（内部变压整流） |
| 电源保护 | 防短路功能 |
| 面板材质 | 4mm 厚高级铝塑板（耐腐蚀、耐创击、耐污染、防火、防潮） |
| 面板工艺 | 表面特殊工艺喷涂底漆，彩色电路图喷绘，永不褪色 |
| 框架材质 | 1.5mm 冷板冲压成形 |
| 底架材质 | 钢结构焊接，表面喷涂处理 |
| 移动装置 | 带自锁脚轮 |
| 操作桌面 | 底座配有约 40cm 宽桌面 |
| 检测方式 | 外接式检测端子（电阻/电压/电流/频率） |
| 车窗配置 | 四门电动车窗升降电机及控制开关 |
| 门锁配置 | 中控门锁执行器及控制开关 |
| 适用对象 | 中高等职业院校、培训机构车身电器教学 |
实训项目
汽车车身电器系统总体结构认知与组成识别；
电动车窗系统结构认知与工作原理；
电动车窗升降电机结构认知与功能检测；
车窗玻璃升降机构（钢丝绳/齿条式）结构观察；
驾驶员侧总控开关功能认知与操作实训；
各门独立车窗开关功能认知与操作实训；
电动车窗升降过程动态演示与观察；
车窗防夹功能原理认知（如配备）；
电动车窗电路原理图识读与分析方法；
中控门锁系统结构认知与工作原理；
中控门锁执行器结构认知与功能检测；
车门锁止/解锁过程动态演示与观察；
中控门锁总开关功能认知与操作实训；
遥控门锁接收模块功能认知（如配备）；
中控门锁电路原理图识读与分析方法；
检测端子使用方法与仪器仪表连接实训；
电动车窗电机电阻/电压/电流测量；
车窗开关触点通断检测；
中控门锁执行器电阻/电压/电流测量；
门锁开关触点通断检测；
车窗升降速度检测与电机性能分析；
门锁锁止/解锁响应时间检测；
电动车窗常见故障诊断（升降无力/卡滞/不工作）；
中控门锁常见故障诊断（锁不住/打不开/失灵）；
车窗电机线路故障设置与排除；
门锁执行器线路故障设置与排除；
开关触点烧蚀故障诊断与更换；
保险丝熔断故障诊断与更换；
线路短路/断路故障诊断与排除；
电源转换模块输出电压检测；
防短路保护功能测试；
电动车窗与中控门锁综合故障诊断与排除；
实训台日常维护与保养；
汽车车身电器实训安全操作规范。
