产品概述

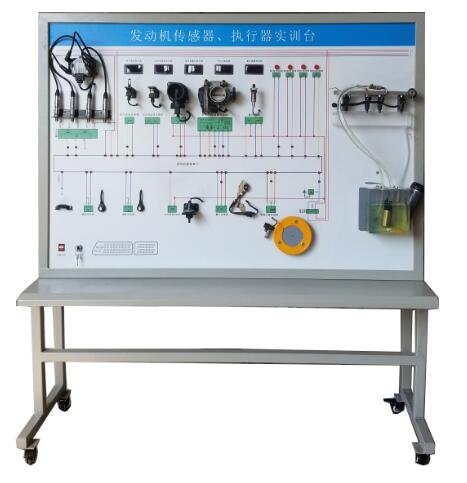

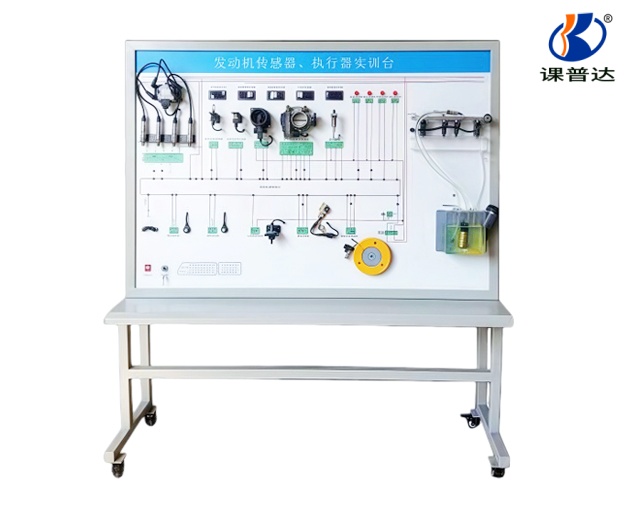

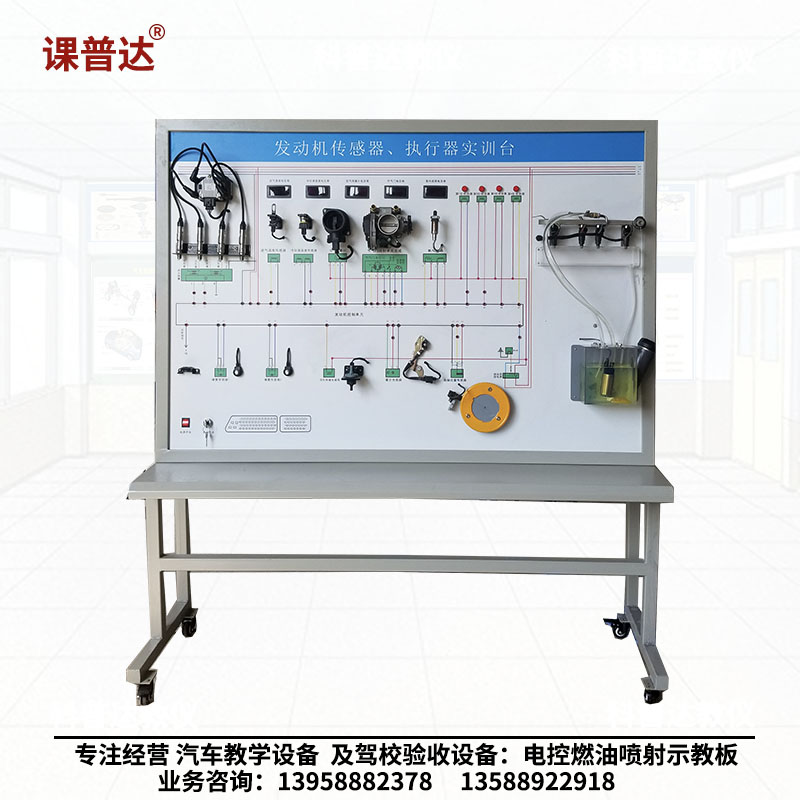

本产品以全新大众发动机传感器与执行器系统实物为基础，安装在纯铝塑板示教面板上，构成一套完整的发动机电控燃油喷射系统教学示教设备。系统涵盖发动机电控单元（ECU）、防盗控制单元、各类传感器（水温、进气压力、空气流量、爆震、氧传感器、转速、凸轮轴位置、节气门位置）及各类执行器（喷油嘴、点火线圈、碳罐电磁阀、油泵模拟器），支持发动机运转模拟、传感器信号检测、执行器工作状态演示、故障设置、防盗匹配等完整实训。适用于中高等职业院校及培训机构开展发动机电控燃油喷射系统构造与维修、故障诊断与排除等实训教学。
设备组成
发动机电控单元（ECU）× 1 个；
防盗控制单元 × 1 个；
防盗钥匙 × 1 把；
各类传感器（水温传感器、进气压力传感器、空气流量计、爆震传感器、氧传感器、发动机转速传感器、凸轮轴位置传感器、节气门位置传感器）× 1 套；
各类执行器（喷油嘴、点火线圈、碳罐电磁阀、油泵模拟器）× 1 套；
检测端子 × 1 套；
故障设置系统 × 1 套；
12V 开关电源 × 1 套；
大型彩色喷绘电路原理图 × 1 套；
控制面板 × 1 块；
诊断座 × 1 个；
可移动台架 × 1 台；
使用说明书及任务驱动式实训指导书 × 1 套。
产品特点
彩色喷绘电路原理图：面板上绘有完整的发动机传感器与执行器系统原理图，设有检测端子，可通过仪器仪表检测传感器、执行器等各种信号参数如电压、电阻、频率等；
真实工作过程演示：操纵开关及按钮，可真实演示发动机各传感器与执行器的工作过程；
数显表实时显示：数显表显示各传感器信号电压值；
LED 工作状态指示：发光二极管显示工作元器件状态；
故障模拟系统：可模拟实际运行工况，设置多种实车常见故障（具体内容详见故障模拟设置装置说明）；
防盗匹配操作：支持防盗系统匹配等操作实训；
安全防护设计：汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置；
结构稳固、移动便捷：表面采用烤漆工艺，带自锁脚轮；
OBD 诊断功能：装有诊断座，可读取故障码与数据流等。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPDDKSJB1 |
| 产品编号 | 887231 |
| 产品名称 | 发动机电控燃油喷射系统示教板 |
| 适用车型 | 大众 |
| 系统类型 | 发动机电控燃油喷射系统 |
| 外形尺寸 | 1220×650×1900 mm（长×宽×高） |
| 电源 | 220V 交流电压 |
| 工作电压 | 12V 直流电压 |
| 工作温度 | -50℃～50℃ |
实训项目
汽车电控系统传感器执行器组成结构认知实训；
汽车电控系统传感器信号参数检测；
汽车电控系统执行器工作电压检测；
汽车电控系统电路分析与检测；
汽车电控系统故障诊断、数据测试；
执行元器件检测与测试；
故障码读取与清除；
系统基本匹配实训。
