产品概述

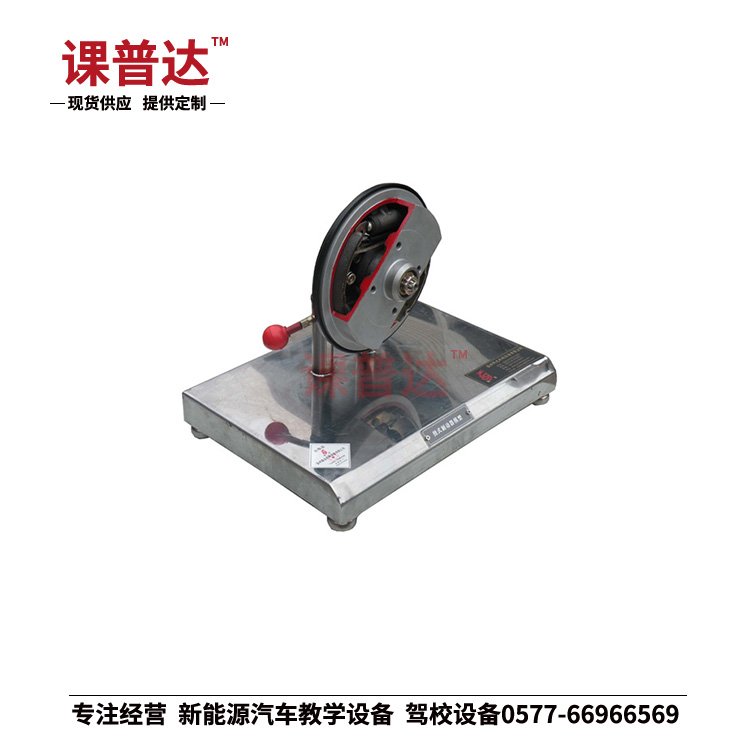

本产品为鼓式制动器解剖模型（产品型号：KPD-JPZDP，产品编号：820813），采用真实鼓式制动器总成为基础，经专业解剖处理，完整展示制动鼓、制动蹄片（带摩擦片）、制动轮缸（分泵）、回位弹簧、制动蹄间隙调整机构、制动底板、驻车制动机构等核心部件的内部结构和工作原理。
模型配备稳固底座，可进行动态演示，直观展示制动系统的工作过程；同时支持鼓式制动器总成的拆装实训，可进行制动蹄间隙调整、驻车制动调整、制动液排放等操作训练。适用于职业院校汽车底盘构造与维修、汽车制动系统检修、汽车维护与保养等课程的教学与技能训练。
设备组成
| 序号 | 组成部件 | 说明 |
|---|---|---|
| 1 | 制动鼓 | 真实制动鼓总成，经解剖处理可观察内部结构 |
| 2 | 制动蹄片（带摩擦片） | 含制动蹄铁支架与摩擦片，展示磨损状态识别 |
| 3 | 制动轮缸（分泵） | 液压驱动制动蹄张开的核心执行元件 |
| 4 | 回位弹簧 | 制动释放后使制动蹄复位的弹性元件 |
| 5 | 制动蹄间隙调整机构 | 手动/自动调整制动蹄与制动鼓间隙的装置 |
| 6 | 制动底板 | 固定制动蹄、轮缸等部件的支撑基板 |
| 7 | 驻车制动机构 | 机械式驻车制动拉索与杠杆机构 |
| 8 | 稳固底座 | 钢制支架底座，便于展示与操作 |
产品特点
真实总成解剖：采用真实鼓式制动器总成，经专业解剖处理，完整展示内部结构，零部件齐全，直观易懂；
动态演示功能：可动态演示制动系统的工作过程——踩下制动踏板时液压推动轮缸活塞张开制动蹄，摩擦片压紧制动鼓内壁产生制动力矩，直观展示鼓式制动器工作原理；
拆装实训一体化：支持鼓式制动器总成的完整拆装实训，包括制动鼓拆卸、制动蹄片更换、轮缸拆装、回位弹簧拆装、调整机构操作等；
制动调整实训：可进行制动蹄间隙调整、驻车制动行程调整、制动踏板自由行程调整等实操训练；
结构直观清晰：各部件经清洗处理，表面喷涂防护漆，配合标注说明，便于学生识别制动鼓、制动蹄、轮缸、弹簧、调整机构等核心部件；
稳固耐用底座：采用钢制支架底座，表面喷塑处理，防锈耐用，便于课堂教学展示与学生围观操作；
安全操作设计：解剖面光滑处理无锐边，制动系统各部件安装牢固，确保实训操作安全。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 鼓式制动器解剖 |
| 产品型号 | KPD-JPZDP |
| 产品品牌 | 课普达 |
| 产品编号 | 820813 |
| 制动器类型 | 鼓式制动器（真实总成解剖） |
| 核心部件 | 制动鼓、制动蹄片、制动轮缸、回位弹簧、调整机构、制动底板、驻车制动机构 |
| 底座材质 | 钢制支架，表面喷塑处理 |
| 功能特性 | 动态演示 + 拆装实训 + 调整操作 |
| 适用课程 | 汽车底盘构造与维修、制动系统检修、汽车维护与保养 |
实训项目
汽车制动系统总体结构认知与分类识别（鼓式/盘式/驻车制动）；
鼓式制动器组成部件识别与功能认知；
制动鼓结构认知、拆装与磨损检测；
制动蹄片（带摩擦片）结构认知与拆装更换；
制动摩擦片磨损状态识别与更换标准判断；
制动轮缸（分泵）结构认知与工作原理分析；
制动轮缸拆装、密封圈检查与更换实训；
回位弹簧拆装与弹力检测；
制动蹄间隙调整机构结构认知与调整操作；
制动蹄与制动鼓间隙标准测量与调整实训；
制动底板结构认知与部件安装关系分析；
驻车制动机构结构认知与拉索行程调整；
鼓式制动器工作原理动态演示与过程分析；
液压制动系统工作原理认知（主缸→管路→轮缸）；
制动系统拆装工艺流程实训；
制动液性质认知与更换操作规范；
制动系统排气操作实训；
制动踏板自由行程测量与调整；
制动系统常见故障诊断（制动不灵、制动跑偏、制动拖滞）；
鼓式制动器维护与保养规范实训。
