产品概述

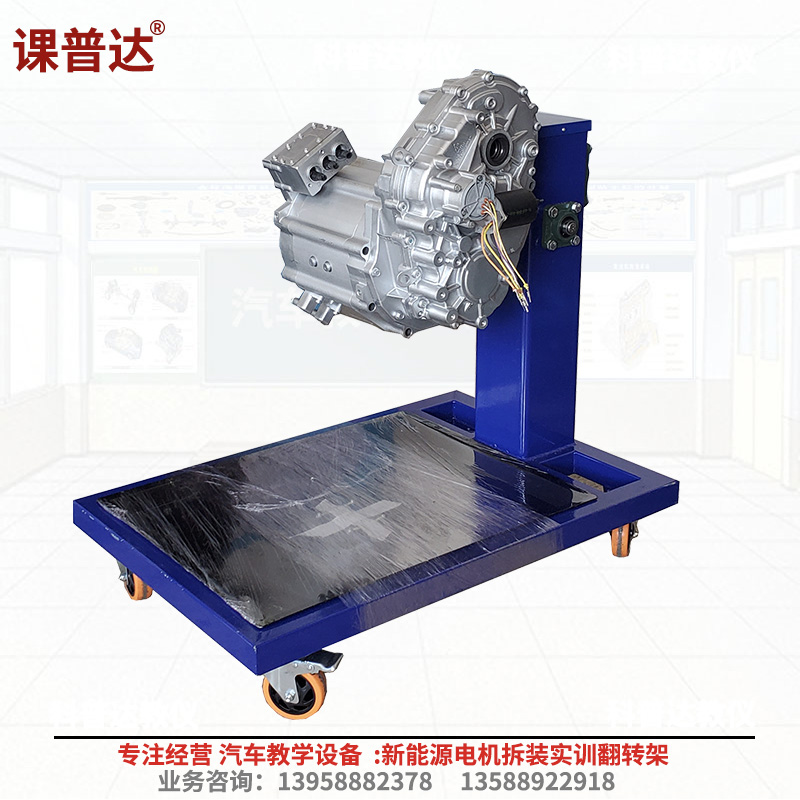

本产品以比亚迪 E5 搭载的永磁同步电机及变速器总成为核心，装配于拆装翻转台架上，构成一套完整的新能源电机拆装实训设备。台架采用减速翻转机构，支持电机及变速器任意角度旋转与锁止，方便学员进行电机拆卸、检验、测量与装配全流程实操。适用于中高等职业院校及培训机构开展新能源汽车驱动电机结构认识、工作原理讲解、零部件测量、诊断与分析等教学与考核，操作方便、安全可靠。

设备组成

1. 比亚迪 E5 永磁同步电机总成 × 1 台；

2. 接油盆 × 1 个；

3. 手柄轮 × 1 个；

4. 翻转架主体 × 1 台。

产品特点

1. 360° 翻转、任意锁止：电机总成固定于翻转架上，可轴向 360° 翻转并在任意角度锁定，翻转轻松、自锁稳固、操作空间大，充分满足电机解体、装复、调试、检验全过程实训要求；

2. 大面积接油盆：工具、废油、零部件不落地，便于小零件与螺丝集中存放，培养规范良好的工作习惯；

3. 高强度欧标钢结构：框架式结构、双轴承支承，具备充足承重能力，确保拆装过程安全可靠；表面经喷涂工艺处理，工业造型美观大方；

4. 移动便捷、固定稳妥：底部配置 2 个定轮与 2 个带锁定装置的万向轮，移动方便，锁定后稳固不位移，便于教学使用。

实训项目

1. 旋变接插件拆卸与维修；

2. 温控接插件拆卸与维修；

3. 通气阀拆卸与维修；

4. 电机端盖拆卸与维修；

5. 电机内部零件拆卸与维修；

6. 电机转子拆卸与维修；

7. 滚动轴承拆卸与维修；

8. 电机定子拆卸与维修；

9. 密封环拆卸与维修。
