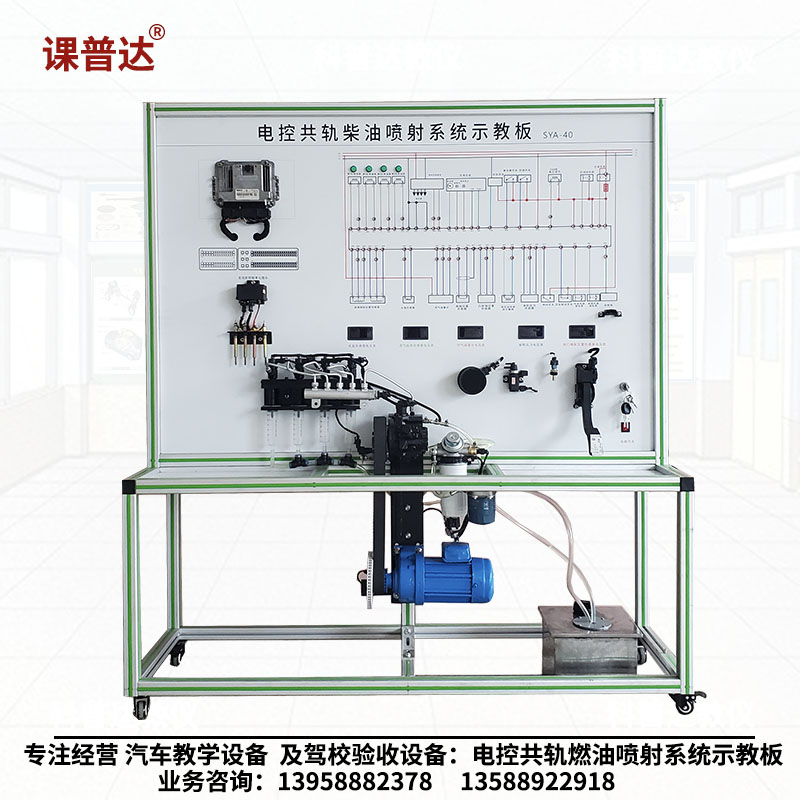

课普达｜电控柴油共轨系统示教板｜共轨发动机ECU+传感器+执行器，电路检测+故障诊断一体化

产品概述

本产品以电控柴油共轨发动机系统实物元器件为基础，安装在纯铝塑板示教面板上，构成一套完整的柴油共轨发动机控制系统教学示教设备。面板绘有彩色电控系统原理图，配备检测端子、智能故障设置盒等，支持共轨发动机 ECU、传感器、执行器结构认知，电路检测与故障诊断实训。适用于中高等职业院校及培训机构开展柴油共轨发动机构造与电控系统教学、故障诊断实训。

设备组成

1. 共轨发动机控制单元（ECU）× 1 个；

2. 各种传感器（轨压传感器、曲轴位置传感器、凸轮轴位置传感器、水温传感器、空气流量计等）× 1 套；

3. 各种执行器（喷油器、EGR 阀、增压压力调节阀等）× 1 套；

4. 各种开关总成（点火开关、启动开关等）× 1 套；

5. 电脑检测端子 × 1 套；

6. 智能故障设置盒总成 × 1 套；

7. 可移动台架 × 1 台；

8. 使用说明书及实验指导书 × 1 套。

产品特点

1. 彩色电控原理图面板：控制面板采用纯铝塑板，绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书，便于教学；

2. 共轨发动机系统认知：可使学生了解共轨发动机电控系统的基本构造及工作原理，通过实物认识各开关及执行器的位置及工作原理；

3. 直接检测与信号分析：通过显而易见的电脑检测端子，配合万用表检测各传感器、执行器的电压及电阻值；

4. 故障设置与考核：可设置共轨发动机系统常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力；

5. 完整电路原理图：面板上绘有完整的电控系统电路原理图，便于对照实物进行电路分析与教学讲解；

6. 移动便捷：可移动台架，方便教学位置调整与设备移动。

技术参数

实训项目

1. 电控柴油共轨系统结构认知；

2. 共轨发动机 ECU 功能与工作原理认知；

3. 共轨压力传感器检测与信号分析；

4. 曲轴/凸轮轴位置传感器检测；

5. 喷油器工作原理与驱动信号检测；

6. EGR 阀工作原理与检测；

7. 增压压力调节阀检测；

8. 共轨发动机系统电路检测；

9. 常见故障设置与排除；

10. 故障分析与诊断思维训练。
