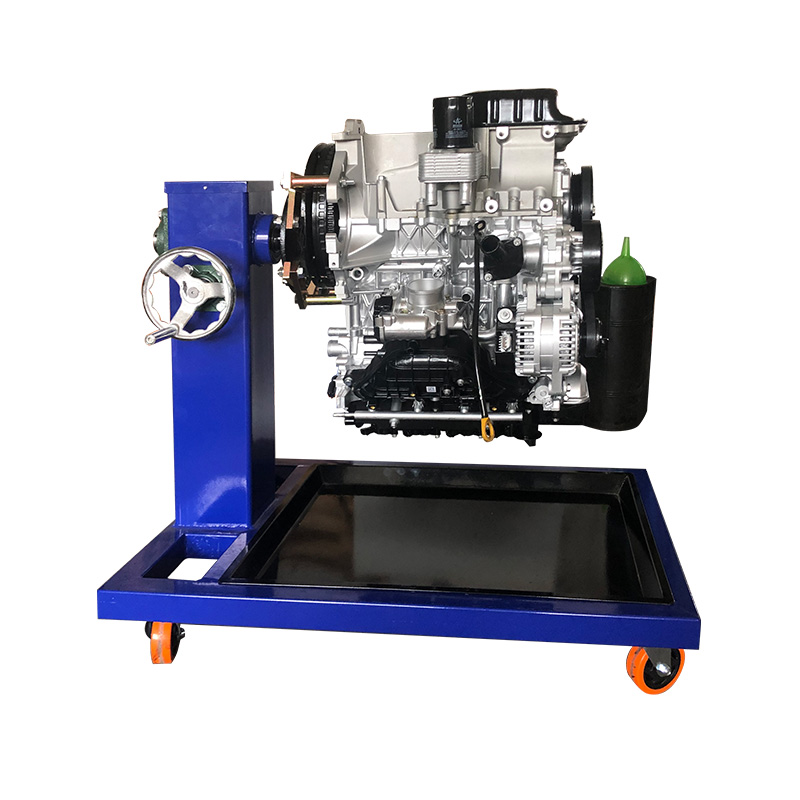

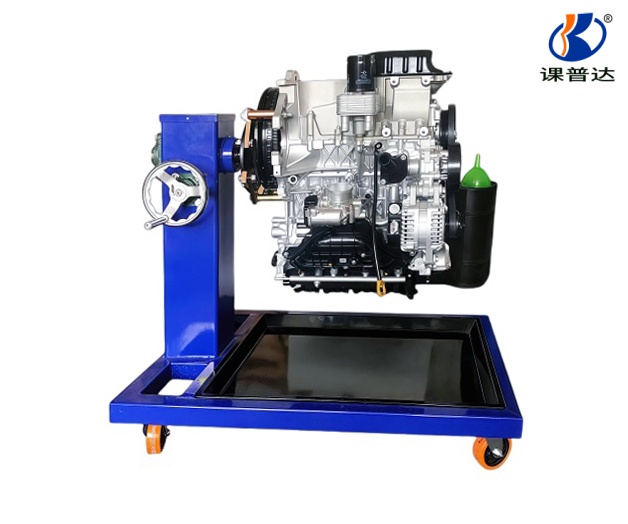

发动机附翻转架
【长城GW4G15F发动机总成：比赛款】
产品参数
减速比：1:60 工作温度：-40℃～50℃
整机重量：200kg 外形尺寸：850*950*650mm
1.采用长城GW4G15F发动机总成，所有传感器、进排气系统、节气门、点火系统、发电机等附件齐全完整
2.采用减速翻转机构，可使发动机任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
3.底部放置大面积接油盘，便于小零件或螺丝的集中存放。
4.拆装翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。
产品简介
本实训台以电控汽油发动机总成装配在拆装翻转台架上，拆装翻转台架便于学员进行发动机拆卸、检验、测量和装配实训。适用于中高等职业院校和培训机构的汽车电喷发动机构造与维修实训教学，能够满足对电控汽油发动机的结构、工作原理、零部件的测量、诊断和分析的教学和考核需要。本实验操作方便，安全可靠。
标准配置
产品特点
1、把发动机固定在翻转架上，可轴向360度翻转并可在任意角度锁定，确保翻转轻松，自锁稳固，操作空间大，方便拆装；学员可在拆装台架上进行发动机拆装和修理的实操，充分满足发动机解体、装复、调试、检验全过程的要求。
2、大面积接油盘，做到工具、废油、零部件不落地，培养良好的工作习惯；
3、翻转架采用高强度国标钢结构，并采用框架式结构，双轴承支承，确保有足够的承重能力，确保拆装时的安全需要。
4、移动脚轮中有2个为定轮2个为万向轮（带锁定装置），方便移动和稳妥固定。
5、工业造型，结构合理，美观大方，坚固耐用；
实训项目
1．发动机拆装实训；
2．发动机大修工艺实训；
3．发动机结构与原理认识实训；
4．发动机静态检测实训等。
一、产品简介
本产品专为汽车工程教学研发，以长城哈弗H6搭载的 GW4B15 1.5T电控汽油发动机 为基础，通过精密解剖与教学优化设计，完整展示发动机内外部结构及动态工作原理。适用于高等院校、职业院校的发动机结构与维修课程，满足 拆装实训、原理示教、故障诊断 等教学需求。
二、核心配置与参数
| 解剖发动机总成 | 翻转架系统 | 教学功能模块 |
|---|---|---|
| 型号：GW4B15 1.5T GDIT（适配哈弗H6） | 材质：40×40mm国标钢管焊接框架 | 适配课程：发动机拆装/大修/原理认知 |
| 类型：直列四缸/涡轮增压/缸内直喷 | 旋转：360°涡轮蜗杆机械翻转（带锁止机构） | 动态演示：四冲程工作循环模拟 |
| 技术亮点：CVVL连续可变气门升程、中置直喷布局、集成排气歧管910 | 移动：4个尼龙橡胶万向轮（带锁止功能） | 剖面展示：曲轴/连杆/配气机构润滑系统 |
| 剖面工艺：数控线切割精准剖切（曲轴箱/缸体/缸盖/涡轮增压器） | 承重：≥500kg（静态）/≥300kg（动态） | 颜色区分：银色/黑色 |
三、功能详解
真实结构展示
完整保留 GW4B15发动机总成（含涡轮增压器、CVVL机构、高压油泵、电子节气门等），剖切面覆盖 曲轴连杆机构、配气机构、润滑系统、冷却水路 等核心部件910。
动态演示：通过减速电机驱动曲轴（转速≤15rpm），模拟 进气-压缩-做功-排气 四冲程循环，直观展示活塞运动、气门开闭、正时链条传动等联动过程7。
教学优化设计
分层解剖：关键部位（缸体、涡轮增压器、凸轮轴）采用多级剖切，内部结构层次分明。
色彩标注：不同系统部件喷涂对比色（如红色-曲轴、蓝色-配气机构），强化视觉辨识7。
扩展接口：预留OBD-II诊断接口，支持外接解码仪进行传感器信号检测实训9。
工业级翻转架
360°自由旋转：涡轮蜗杆机械结构实现单手操作，任意角度锁止稳固，支持仰俯/侧倾多姿态教学7。
安全防护：框架表面经防锈漆+高温烘烤喷涂，边缘圆角处理避免划伤；配备接地保护与漏电断路器7。
四、教学实训项目
结构认知：CVVL气门升程调节原理、涡轮增压系统组成、直喷燃油路径分析910。
拆装实训：活塞环更换、正时链条对位、气门间隙调整、传感器拆装。
故障模拟：通过外部控制模块模拟点火故障、喷油异常等常见问题（需选配）。
动态原理：观察四冲程循环中各部件的协同运动，分析润滑/冷却系统工作流程。
五、技术优势
真实性与专业性：基于量产发动机GW4B15解剖，完整保留原厂技术（如CVVL、电控涡轮增压）910。
安全耐用：国标钢管焊接框架+防滑万向轮，符合教学设备安全标准7。
灵活适配：支持扩展故障模拟模块、AR交互系统（需定制）。
