产品概述

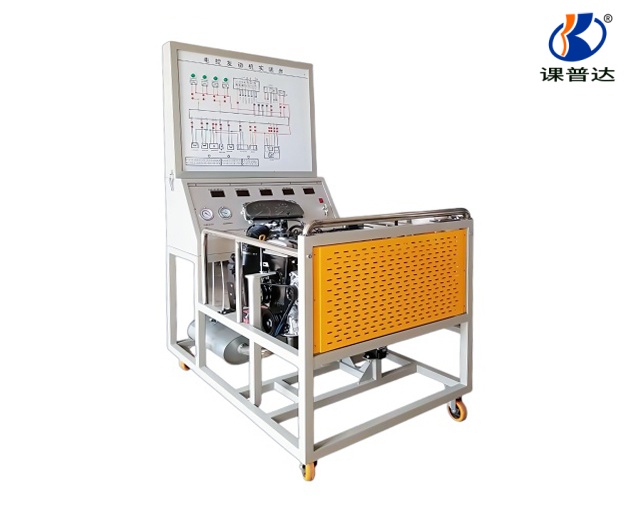

本产品以丰田 5A 电控汽油发动机总成为核心，配套完整的冷却系统、燃油供给系统、点火系统、进气排气系统及所有传感器与执行器，装配于一体化实训台架上，构成一套真实可运行的电喷发动机实训设备。控制台集成发动机控制单元、原车仪表总成、数字电压表、燃油/真空压力表、OBDII 诊断座、检测端子与智能故障设置装置，支持发动机真实启动运行、传感器信号实时检测、电控系统故障诊断与波形分析。适用于中高等职业院校及培训机构开展汽车电喷发动机构造与维修、传感器与执行器检测、电控系统故障诊断与排除等实训教学。
设备组成
丰田 5A 电控汽油发动机总成 × 1 台（含冷却系统、燃油供给系统、点火系统、进气排气系统及所有传感器与执行器）；
发动机控制单元（ECU）× 1 套；
原车线束、仪表总成 × 1 套；
一体化实训台架（含底座、防护围栏）× 1 台；
数字电压表 × 5 个、真空压力表 × 1 个、燃油压力表 × 1 个；
彩色电路原理图面板 × 1 块；
外接式检测端子 × 1 套；
智能故障设置盒总成 × 1 套；
汽油箱和汽油泵总成 × 1 套；
蓄电池（免维护）× 1 个；
移动脚轮（带自锁装置）× 1 组。
产品特点
真实可运行的电喷发动机：完整展示电喷汽油发动机组成结构和工作过程，包含冷却系统、燃油供给系统、点火系统、进气排气系统及所有传感器与执行器；
一体化控制面板：面板采用纯铝塑板，绘有彩色与原车控制系统相一致的直观电控系统原理图，配有使用说明书及实验指导书；
多维度参数显示：
原厂组合仪表显示发动机转速及指示灯工作状态；
数字电压表、指针表直观显示各传感器电压随负载变化情况；
LED 电压表实时显示传感器信号变化；
喷油器脉冲 LED 灯显示喷油脉宽（实时信号）；
燃油压力表、真空压力表实时显示燃油压力与进气真空度随负载变化；
传感器与执行器认知实训：通过实物认识各传感器（节气门位置传感器、进气温度传感器、水温传感器、爆震传感器、氧传感器等）及执行器的位置及工作原理；
直接检测与信号分析：通过显而易见的电脑检测端子，配合万用表检测各传感器和执行器的电压及电阻值，无需破线；
故障设置与考核功能：设置发动机常见故障，通过故障指示灯显示故障，培养学生故障分析、检测诊断思维能力；
稳固耐用、移动便捷：整体台架采用刚性结构焊接，方管、角钢等采用国标标准材料，支撑可靠并布有减震元件；表面喷塑处理防腐蚀抗老化；万向自锁脚轮台架活动灵活，便于移动教学。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPD-FD13 |
| 产品名称 | 5A/8A 发动机教学设备 |
| 发动机类型 | 丰田 5A 电控汽油发动机 |
| 发动机型号 | 5A |
| 排量 | 1.5L |
| 机油等级 | API SG 级 |
| 蓄电池 | 免维护蓄电池 |
| 工作温度 | -5℃～40℃ |
| 工作湿度 | ≤80% |
| 外形尺寸 | 1400×1000×1900 mm（长×宽×高） |
实训项目
电喷发动机工作运行演示、教学与实验；
发动机结构认识与各传感器、执行器位置识别；
各传感器信号检测（节气门位置、进气温度、水温、爆震、氧传感器等）；
电控系统故障设置、排除、实训与考核；
发动机动态/静态信号参数检测与波形分析；
燃油压力、进气真空度随负载变化检测；
喷油脉宽实时信号观察与分析。
