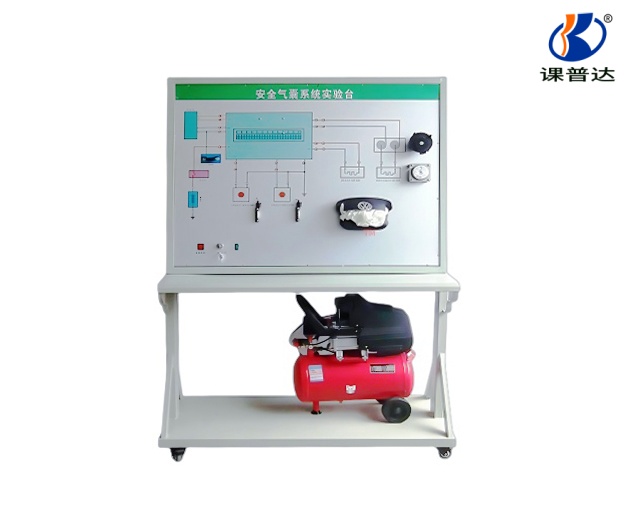

安全气囊示教板

产品型号：KPD-AQQN

产品名称：安全气囊示教板

产品品牌：课普达

产品编号：8705121

产品简介

本实验台以大众汽车安气囊实物为基础，由移动台架、测量面板二部分组成。适用于中高等职业学院和培训机构的汽车安全气囊系统构造与维修实训教学，能够满足对安全气囊系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。

产品配置

一、移动台架

1、配备12V开关电源、电源保险丝、漏电保护开关、移动脚轮；

2、高压空气储气罐、、电磁阀、模拟开关式碰撞装置、碰撞传感器（或气囊控制电脑ECU）等。

二、示教面板

1、点火开关、OBD-II诊断座、气囊控制电脑ECU、主气囊、主传爆管及总成、螺旋电缆、碰撞传感器（部分车型在气囊控制电脑ECU内）；SRS系统故障灯等；

2、外接式的检测端子、工作状态LED显示灯、数字电压表、连接线；

3、彩色完整的气囊系统结构组成图和电路工作原理图。

 产品功能

一、展示功能：

1、把安全气囊系统实物按原车基本顺序排列，不同的部件都标有名称，充分展示安全气囊系统的结构和工作原理。

2、彩色完整的气囊系统结构组成图和电路工作原理图，便于对照实物进行安全气囊系统系统的结构和工作原理的教学需要。

二、 动态运行功能：

在安全气囊系统基础上，配备模拟开关模拟原车传感器碰撞情况，可如原车一样实际工作，达到瞬间爆炸效果，真实感受安全气囊系统工作时的效果，使学生直观理解安全气囊系统的结构和工作原理；并具碰撞后可重新恢复功能，便于反复实验要求。

三、检测功能：

通过外接式的检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析

四、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理，安全系数高。

 规格参数

尺寸：1220mm*650mm*1900mm(长*宽*高)

重 量：70kg

 实训项目

1．安全气囊系统结构认识；

2．安全气囊系统故障码读取与清除；

3．安全气囊系统数据流分析；

4．安全气囊系统自检；

5．安全气囊引爆实验；

6. 安全气囊线路信号的测量；

7. 安全气囊系统元器件测量；

8. 安全气囊系统综合检测分析。

安全气囊SRS系统的组成
