东风康明斯全车电器实训台｜康明斯大货车电器教学设备｜全车电器系统实训｜课普达
产品概述

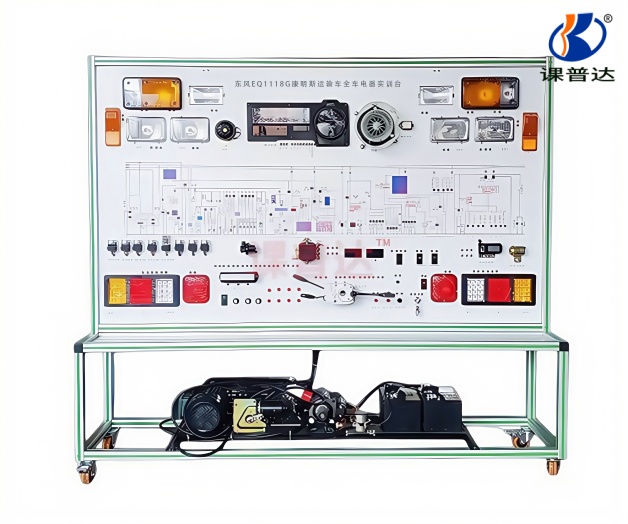

本产品为东风康明斯全车电器实训台（产品型号：KPD-kms4，产品编号：8514623），以东风康明斯大货车全车电器系统实物为基础，由移动台架与示教面板两部分组成。实训台完整展示康明斯大货车起动系统、充电系统、点火系统、灯光照明系统、信号系统、仪表系统、雨刮清洁系统等全车低压电器设备的结构组成、工作原理及故障诊断方法。
台架配备蓄电池、电源总开关、保险丝及起动/充电驱动电机，示教面板集成点火开关、保险丝盒、组合仪表、组合开关、各灯光与信号继电器、外接式检测端子、LED 工作状态显示灯及彩色完整的车身电器系统结构组成图和电路原理图。支持 12V/24V 双电压工作模式，可如原车一样实际演示起动、充电、灯光、仪表、雨刮等全套整车电器设备的工作过程和故障状态。同时配备 8-16 路手动故障设置开关，方便教师设置常见故障进行学员诊断实训。
适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。
设备组成
类别组成内容
移动台架蓄电池、蓄电池电源总开关、电源保险丝、起动系统、充电系统、充电系统驱动电机、进口万向锁止脚轮
示教面板点火开关、保险丝盒、组合仪表、组合开关
灯光系统大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯、内部照明灯
信号系统转向信号、制动信号、危险报警信号及相关继电器
起动系统起动机、起动继电器、起动控制电路
充电系统发电机、电压调节器、充电指示灯、充电驱动电机
仪表系统燃油表、水温表、发动机转速表、制动信号、冷却液液位指示、机油压力指示
雨刮清洁系统刮水电机、喷水电机、雨刮继电器
检测系统外接式检测端子（无损线束直接检测）、数字电压表、LED 工作状态显示灯
教学面板彩色完整车身电器系统结构组成图、彩色电路原理图（氟碳涂层+镀膜处理）
故障系统8-16 路手动故障设置开关（位于设备背后）
产品特点
真实康明斯大货车电器系统：以东风康明斯大货车全车电器系统实物为基础，部件按原车基本位置顺序排列，不同部件均标有名称，充分展示整车电器系统的结构和工作原理；
彩色原理图教学：面板配有彩色完整的车身电器系统结构组成图和电路原理图，便于对车身电器系统的结构组成和电路的工作原理进行直观教学；
动态运行演示：配备各相关辅助控制装置，可如原车一样实际演示起动、充电、灯光、仪表、雨刮、发动机转速及故障情况，可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示、音响系统等全套整车电器设备的工作原理和过程；
无损检测功能：通过外接式检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析；面板配备数字电压表，可代替万用表测量相关电压值；
LED 实时状态显示：仪表显示各信号指示灯，LED 工作状态显示灯实时反映各电器系统运行状态；
功能分区清晰：根据教学内容进行合理分区，各功能区清晰明了；整体结构合理，安全系数高；
双电压支持：支持 12V/24V 直流电压工作，适配不同车型电器系统教学需求；
手动故障设置：设备背后设有 8-16 路手动故障设置开关，打开点火开关后设置相应故障，系统会将故障线路断开；学员可在检测端子读取数据、分析故障并排除，教学方便简单；
优质工艺材质：面板采用 4mm 厚双面铝塑板，表面氟碳涂层处理，环保抗磨耐腐蚀；原理图使用彩色喷绘工艺并镀膜处理，不褪色、防刮、耐磨、耐腐蚀；台架采用冷轧板冲压成型及优质钢材，高强度钢结构焊接，静电喷涂高温烤制，附着力好、抗磨防滑耐腐蚀，色彩搭配亮丽时尚；配置进口万向锁止脚轮，防止脚轮着地点变形，便于移动和固定。
技术参数
项目参数
产品名称东风康明斯全车电器实训台
产品型号KPD-kms4
产品品牌课普达
产品编号8513623
台架尺寸2040×650×1800 mm（长×宽×高）
工作电压12V/24V 直流电压
工作温度-40℃～50℃
面板材质4mm 厚双面铝塑板，表面氟碳涂层处理
原理图工艺彩色喷绘 + 镀膜处理，不褪色、防刮、耐磨、耐腐蚀
台架材质冷轧板冲压成型 + 优质钢材，高强度钢结构焊接，静电喷涂高温烤制
脚轮配置进口万向锁止脚轮，防止着地点变形，便于移动和固定
故障设置8-16 路手动故障设置开关
检测方式外接式检测端子 + 数字电压表
适用对象中高等职业学院、培训机构汽车全车电器系统教学
实训项目
汽车全车电器系统总体结构认知与组成识别；
东风康明斯大货车全车电器系统布置特点认知；
蓄电池结构认知、检测与维护实训；
电源总开关功能检测与操作实训；
保险丝盒结构认知与保险丝更换实训；
起动系统结构认知与工作原理演示；
起动机拆装与检测实训；
起动继电器功能检测与触点检查；
起动系统常见故障诊断与排除；
充电系统结构认知与工作原理演示；
发电机拆装与检测实训；
电压调节器功能检测与调整实训；
充电系统常见故障诊断与排除；
点火开关功能检测与各档位识别；
组合仪表显示功能识别与参数读取；
燃油表、水温表检测与校准实训；
发动机转速表信号检测与显示校准；
制动信号、冷却液液位、机油压力指示检测；
组合开关操作与功能检测（点火启动、转向、雨刮、喷水、变光、停车灯、喇叭）；
车灯开关操作与功能检测（小灯、大灯）；
雾灯开关操作与功能检测（前雾灯、后雾灯）；
危险报警灯开关操作与功能检测；
灯光照明系统结构认知（大灯、小灯、雾灯、转向灯、制动灯、倒车灯）；
前照灯远近光调整与检测实训；
转向灯、制动灯、倒车灯功能检测；
危险报警灯系统检测与故障诊断；
信号系统结构认知与工作原理；
转向继电器、闪光器检测与更换；
雨刮系统结构认知与工作原理演示；
刮水电机检测与转速测试；
喷水电机检测与喷嘴调整实训；
全车电器电路原理图识读与分析方法；
外接式检测端子使用方法与电参数测量；
数字电压表测量操作与读数；
全车电器系统工作电压/电流诊断；
8-16 路手动故障设置操作与故障含义识读；
常见电器故障设置与诊断排除（断路/短路/接触不良）；
转向灯不工作故障设置与排除实训；
灯光系统故障诊断与排除综合实训；
东风康明斯全车电器系统综合故障诊断与排除。
