电池管理系统
交流充电桩
产品概述

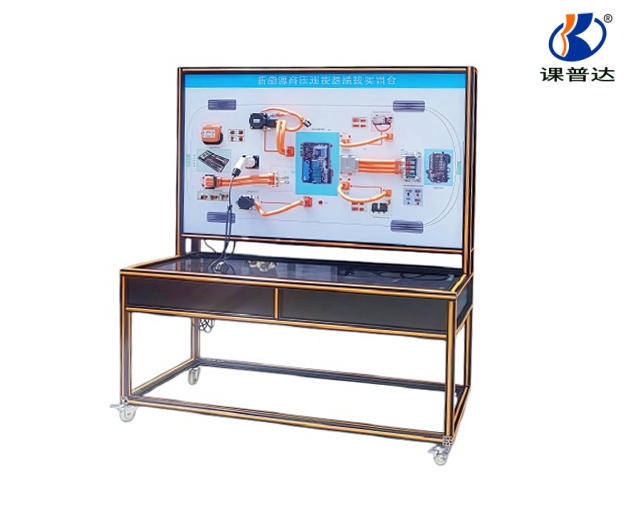

实训设备基于新能源汽车（五菱宏光MINIEV等）实车核心部件开发，完整还原新能源汽车系统、高压动力系统、整车低压控制系统的结构布局、电路连接与工作逻辑。每套设备包含系统实训台架 台、电气检测工具
台架采用模块化展示结构，所有部件按实车安装逻辑布局并标注清晰编号与名称，通电后可模拟车辆上电、加速、制动、充电、空调制冷/制热等全工况运行，支持典型故障模拟设置与检测排查。设备主要用于培养学生对新能源汽车高压空调系统、高低压系统的结构认知、原理理解、装调检测、故障排查能力，辅助开展理实一体化教学、技能考核与实训认证。
设备组成
实车核心部件还原：基于五菱宏光MINIEV等新能源汽车实车核心部件开发，部件安装逻辑、电路连接与工作逻辑与实车一致；
三系统一体化集成：单台台架同时集成高压空调制冷/制热系统、高压动力系统、整车低压控制系统，完整呈现新能源汽车高低压架构；
模块化结构：金属方管框架展示结构，所有部件按实车逻辑布局并标注清晰编号，便于结构认知教学；
全工况动态演示：通电后可模拟车辆上电、加速、制动、充电、空调制冷/制热等全工况运行，仪表显示屏实时展示电压、电流、SOC等参数变化；
完备高压安全防护：配备高压互锁、急停按钮、漏电保护、过流保护、接地保护、高压警示灯等多重安全防护机制，培养规范高压作业习惯；
真实高压空调系统：采用涡旋式高压电动压缩机+高压PTC空气加热器，真实再现新能源空调制冷与制热循环过程；
智能BMS管理：磷酸铁锂动力电池包配备完整BMS管理系统，支持单体电压/温度/电流采集、SOC估算、高压互锁检测、绝缘电阻检测；
CAN总线数据交互：BMS、MCU、PDU、OBC、DC-DC、VCU等核心控制器均支持CAN2.0B通讯，可实时读取数据流与故障码；
完善配套资源：配套产品说明书与实训指导书，覆盖结构认知、原理演示、故障诊断、装调检测等完整教学内容；
专业检测工具配套：每套配备钳形电流表、绝缘电阻测试仪、数字示波器、高压安全套装及拆装工具组，满足实训教学检测需求；
国标充电桩配套：配备7.5kW交流充电桩，完整呈现新能源汽车充电环节。
技术参数
二、工作原理与系统逻辑类
新能源汽车高压空调系统制冷循环原理演示实训；
新能源汽车高压空调系统制热循环原理演示实训；
新能源汽车高压配电单元电能传输路径实训；
新能源汽车动力电池与BMS管理系统工作原理实训；
新能源汽车驱动电机与MCU控制原理实训；
新能源汽车OBC车载充电机与DCDC转换器工作原理实训；
新能源汽车整车高低压系统联动逻辑实训；
车辆上电、加速、制动、充电全工况运行演示与参数变化观测实训。
三、检测与诊断类
高压互锁回路检测与故障诊断实训；
动力电池SOC异常故障设置与诊断实训；
电机控制器通讯故障设置与诊断实训；
DCDC输出异常故障设置与诊断实训；
空调压缩机转速、温度、压力信号检测实训；
PTC加热器功率调节与温度控制信号检测实训；
电子膨胀阀开度控制与脉冲信号检测实训；
CAN总线数据流读取与故障码分析实训。
四、装调与性能检测类
新能源汽车空调系统装调与性能检测实训；
高压线束连接规范与绝缘检测实训；
制冷剂充注量检测与空调系统保压检漏实训；
空调系统高低压压力检测与标准值比对实训；
空调出风口温度检测与制冷/制热效果评估实训。
五、高压安全与规范操作类
新能源汽车高压安全操作与防护实训；
高压上电/下电规范操作流程实训；
急停按钮、维修开关、高压互锁操作实训；
绝缘电阻检测与高压验电规范操作实训；
高压安全防护工具（绝缘手套、绝缘鞋、验电笔）使用规范实训。
