【桑塔纳】全车电器实训台

产品名称：桑塔纳汽车电器实训台

产品品牌：课普达

产品型号：KPDSTNQCDQ

产品编号：8710891

全车电器实训台【桑塔纳】

【产品简介】

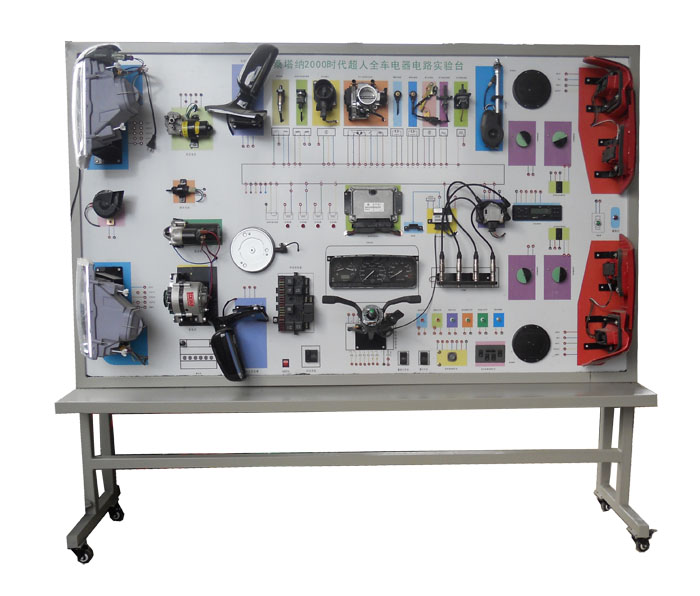

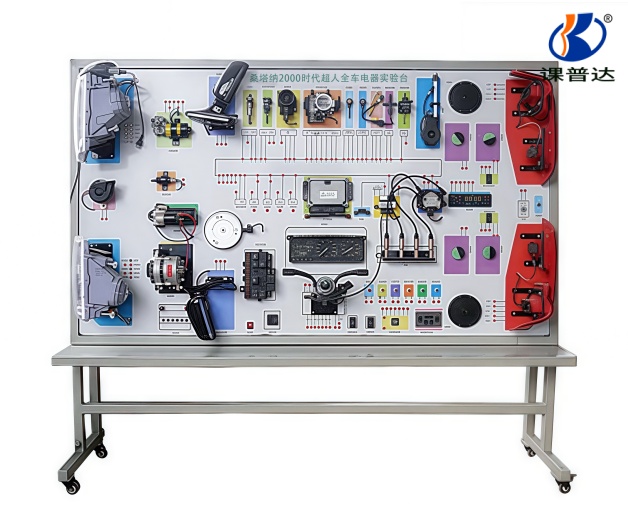

本实验台以桑塔纳2000全车电器系统实物为基础，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，能够满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。

【标准配置】

1、配备蓄电池、保险丝盒、启动电机、交流接触器等；

2、发电机、起动机、点火开关、喇叭、前雾灯、前照灯、转向灯、示宽灯、组合尾灯、牌照灯、组合仪表、灯光开关、雨刮马达、喷水电机、电脑点火系统等；

3、电器接线端子。

【功能特点】

一、展示功能：

把电器系统部件按原车基本位置顺序排列，充分展示汽车灯光系统、照明系统、仪表系统、雨刮系统的组成结构。

二、动态运行功能：

在车身电器基础上，配备各相关辅助控制装置，可如原车一样实际工作。在操纵实训台上的各种电器开关、按纽，真实演示汽车灯光系统、照明系统、仪表系统、雨刮系统、点火系统、起动系统、充电系统的工作过程。

三、接线实训考核功能：

面板上每个电器元件线路终端装有接线插头，参考配套的电路图或维修资料，锻练

学员识图能力，适用于学员接线实训和考核。

四、检测功能：

实训台面板上安装有检测端子，可直接在面板上检测电器系统各电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

五、台式结构台架，底架双层结构。合理的工业造型，整体结构合理，安全系数高。

【规格参数】

外形尺寸：2440×1220×1050（长×宽×高mm）；

动力电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-40℃～50℃；

重 量：180kg

【实训项目】

汽车灯光照明系统检测与维修

汽车仪表系统检测与维修

汽车启动系统检测与维修

汽车充电系统检测与维修

汽车雨刮系统检测与维修

汽车玻璃升降系统检测与维修

汽车电动后视镜系统检测与维修

系统工作电压/电流诊断

三、产品工艺：

1、面板采用先进工艺，使用4mm厚双面铝塑板，表面氟碳涂层处理，环保、抗磨、耐腐蚀。

2、面板原理图使用彩色喷绘工艺，并镀膜处理不褪色、防刮、耐磨、耐腐蚀。

3、配置进口万向锁止脚轮防止脚轮着地点变形，便于移动和固定。

4、台架采用冷轧板冲压成型及优质钢材，高强度的钢结构焊接，静电喷涂高温烤制，附着力好，喷涂表面抗磨、防滑、耐腐蚀，色彩搭配亮丽时尚。
