产品概述

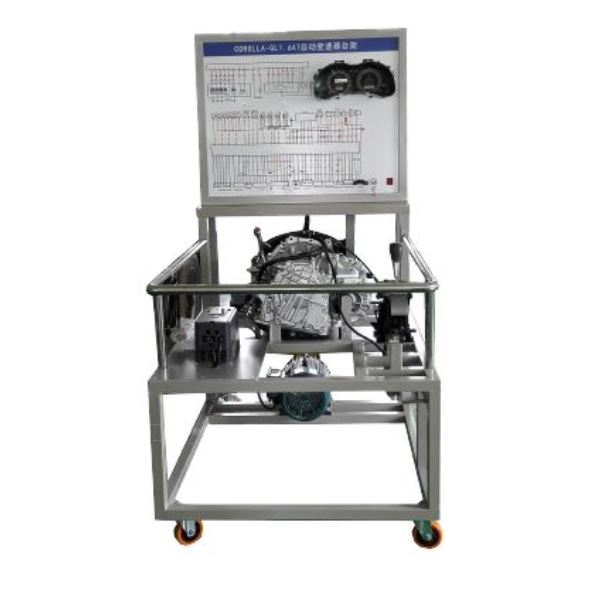

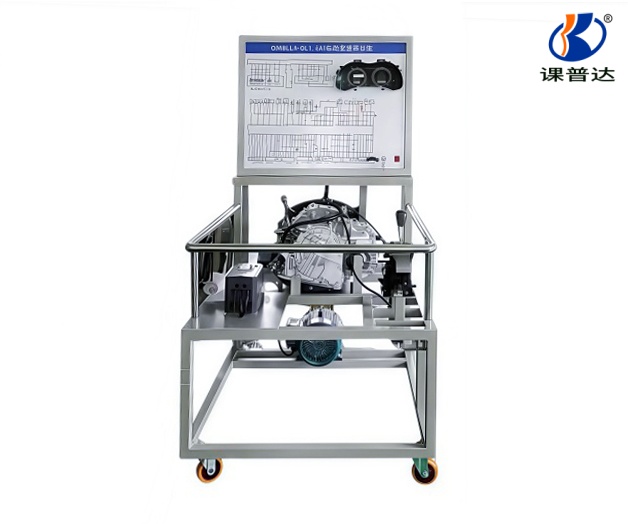

本产品以丰田 COROLLA-GL 自动变速器总成为核心，配套变频调速电机驱动系统、节气门体、制动系统及油温信号模拟装置，构成一套真实可运行的自动变速器实训设备。通过变频调速电机模拟发动机驱动，最高输入转速达3000转/分钟，使实训台实际最高车速可达100公里/小时，充分展现自动变速器完整的工作过程。支持自动变速器的空档"N"、驻车档"P"起动，前进档、倒档等使用实操训练，实现自动升档、降档、变矩器锁止等全部功能。适用于中高等职业院校及培训机构开展自动变速器结构认知、工作原理讲解、电控系统故障诊断与维修等实训教学。
设备组成
丰田 COROLLA-GL 自动变速器总成 × 1 台（含自动变速器控制单元、各传感器、执行器）；
变频调速电机（动力模拟）× 1 套；
节气门体总成 × 1 套；
制动系统 × 1 套；
油温信号模拟装置 × 1 套；
档位转换操作机构 × 1 套；
油压检测仪表 × 1 套；
彩色控制原理电路图面板 × 1 块；
电脑检测端子 × 1 套；
通用检测连接座（故障读取器接口）× 1 个；
智能故障设置装置（可连PC电脑或单机使用）× 1 套；
可移动万向轮台架 × 1 台。
产品特点
真实车速模拟：用变频调速电机作动力，最高输入转速达3000转/分钟，使实训台的实际最高车速可达100公里/小时，充分体现出自动变速器完整的工作过程；
完整档位操作实训：实现自动变速器的空档"N"或驻车档"P"档起动，前进档、倒档等其它变速器的使用实操训练；
自动升降档与变矩器锁止：实现自动的升档、降档、变矩器锁止的所有功能，完整展示自动变速器核心工作过程；
油温工况模拟：油温信号模拟，具备油温对变速器工作状况（变矩器的锁止）产生影响的实际工作演示功能；
制动工况模拟：装配制动系统，具备刹车过程对变速器工作状况（变矩器的锁止）产生影响的实际工作演示功能；
载荷与节气门变化模拟：装备节气门体，具备载荷和节气门位置变化对变速器工作状况（变矩器的锁止、换档点）的影响演示，并可实现强制降档的功能演示；
转速与负载可调：输入转速和输出负载可调，模拟不同的转速变化和负载变化，体现出不同的换档情况；
故障设置与考核：设有智能故障设置装置，可连接计算机PC电脑使用，也可单机使用；面板上设有与电脑一一对应的端子，可手动读取故障码，设有通用检测连接座，可用连接故障读取器使用；
动态油压显示：动态显示各挡位油压情况，直观观察换档油压变化；
彩色电路图面板：面板上设有完整的彩色控制原理电路图，便于对照实物进行电路分析与教学讲解；
移动便捷：可移动万向轮台架方便移动，台架经过高温处理，坚硬牢固。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPD-ZD13 |
| 产品编号 | 8314532 |
| 产品名称 | 卡罗拉-自动变速器实训台架 |
| 变速器类型 | COROLLA-GL 自动变速器 |
| 使用环境温度 | -5℃～40℃ |
| 使用环境湿度 | ≤80% |
| 工作电压 | 220V/380V |
| 频率 | 50/60Hz |
| 功率 | 220V-350W / 380V-3000W |
| 外形尺寸 | 1200×1000×1750 mm（长×宽×高） |
实训项目
自动变速器电控系统结构认识；
分析各电磁阀的功能；
调取故障码和清除变速器系统故障码；
变速器电控元器件测量；
变速器工作信号测量；
故障设置与排除；
换档操作实验；
变速器电控系统综合诊断；
档位转换与升降档转换实训；
不同转速和负载变化下的换档情况观察。
