桑塔纳2000整车透明解剖模型｜透明汽车教学模型｜整车解剖实训设备｜课普达
产品概述

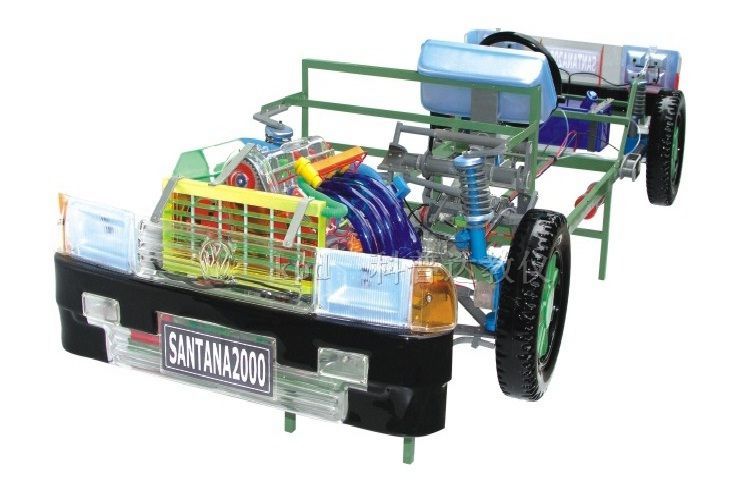

本产品为桑塔纳2000整车透明解剖模型（产品型号：KPD-JX19，产品编号：853251），以桑塔纳2000型轿车为原型，按实车 80% 比例精制而成。整车采用透明有机玻璃外壳制作，内部各系统总成及零部件均采用硬质塑料压模成形，通过螺丝固定在金属高温烘漆车架上，替代传统胶水粘合工艺，整体牢固度大幅提升。
模型内置电力驱动系统，发动机总成可通过交流调压器调节输入电压（经整流后驱动直流电机），实现转速高低演示；离合器分离明显、操纵灵活；变速器各档齿轮以不同颜色区分，操纵自如；转向装置、电瓶、油箱、水箱等部件做工精细、富有光泽。整车电路采用对插件前后分布，前灯架与风扇采用透明有机玻璃压模成整体，仪表板及后灯架逼真坚固，制动管路分布清楚、一目了然。
适用于大专院校、职业学校、汽车驾驶培训、汽车修理专业的汽车构造与原理教学，通过本模型的演示，学员可清楚了解轿车内外部的机械结构与功能，快速掌握整车的构造原理，是汽车学校教学教具中最理想的整车透明解剖模型。
序号组成系统/部件说明
1透明车身外壳透明有机玻璃制作，整体压模成形，美观逼真
2金属车架高温烘漆处理，支撑全车各总成，防锈耐用
3发动机总成电力驱动，油门设调速装置，可演示发动机转速高低
4离合器总成分离明显，操纵灵活，外壳整体压模成形
5变速器总成各档齿轮以不同颜色表示，操纵自如
6主减速器与差速器转动灵活，传动顺畅
7驱动轮（前轮/后轮）对开压铸成形，刻有防滑槽纹
8前悬挂装置含内外万向节、传动轴、转向臂拉杆球头
9后桥总成含减振器、驻车制动拉索及手柄
10转向装置结构完整，操纵灵活
11电瓶模拟实车电瓶位置与外观
12油箱模拟实车油箱及油路走向
13水箱模拟实车冷却系统水箱
14前灯架透明有机玻璃压模成整体，含大灯、雾灯、转向灯、变光灯
15后灯架逼真坚固，含尾灯、转向灯、倒车灯、雾灯
16风扇透明有机玻璃压模成整体
17仪表板逼真坚固，模拟实车仪表布局
18制动管路分布清楚，一目了然
19冷却管路节纹软管套接，模拟实车冷却循环
20燃油管路塑料套管套接，模拟油箱→汽油泵→滤清器走向
产品特点
透明整车外壳：采用透明有机玻璃制作整车外壳，学员可360°观察轿车内部机械结构与各系统布置，直观清晰；
硬质塑料压模部件：内部各系统总成及零部件均采用硬质塑料压模成形，利用螺丝固定在金属车架上，替代传统胶水粘合，牢固度大幅提升；
电力驱动演示：发动机总成以电力驱动，油门设有调速装置，通过交流调压器调节输入电压（经整流后驱动直流电机），可演示发动机转速高低变化；
离合器操纵实训：离合器分离明显，操纵灵活，离合器外壳整体压模成形，便于学员理解离合器工作原理；
彩色档位齿轮：变速器各档齿轮用各种颜色表示，操纵自如，便于学员识别各档位齿轮啮合关系；
精致仿真细节：主减速器与差速器转动灵活，车轮对开压铸并刻有防滑槽纹；转向装置、电瓶、油箱、水箱做工精细、富有光泽；
制动管路清晰可见：制动管路在车架上分布清楚，一目了然，便于学员理解液压制动系统走向；
透明灯架与风扇：前灯架和风扇采用透明有机玻璃压模成整体，仪表板及后灯架逼真坚固，电路采用对插件前后分布；
80%实车比例：外形尺寸按桑塔纳2000实车80%比例制作，既便于课堂教学展示，又完整保留原车结构关系；
分体包装运输：整车分两箱装运，各总成部件防震保护，便于安全运输与现场组装。
技术参数
项目参数
产品名称桑塔纳2000整车透明解剖模型
产品型号KPD-JX19
产品品牌课普达
产品编号853251
原型车型桑塔纳2000型轿车
制作比例实车的80%
车身外壳材质透明有机玻璃
内部部件材质硬质塑料（压模成形）
车架材质金属（高温烘漆处理）
总重量（净重）90 kg
动力方式电力驱动（AC220V外部电源）
调速方式交流调压器→整流→直流电机
灯光电源变压后9V电流
前灯配置大灯、雾灯、左右转向灯、变光灯
后灯配置尾灯、后转向灯、倒车灯、雾灯
适用对象大专院校、职业学校、驾驶培训、汽车修理专业
实训项目
汽车整车总体结构认知与布置关系分析；
发动机总成结构认知与工作原理（电力驱动演示）；
发动机转速调节与调速装置操作实训；
离合器结构认知与分离工作原理；
离合器操纵实训与自由行程概念理解；
变速器结构认知与各档齿轮啮合关系；
变速器档位识别与彩色齿轮对应关系；
手动变速器操纵实训（空挡、一档至五档、倒档）；
主减速器与差速器结构认知与传动原理；
驱动轮结构认知（对开压铸、防滑槽纹）；
前悬挂装置结构认知（万向节、传动轴、转向臂）；
后桥总成结构认知（减振器、驻车制动）；
转向装置结构认知与转向传动原理；
制动系统结构认知与制动管路走向分析；
液压制动系统工作原理演示；
冷却系统结构认知与冷却管路走向；
燃油供给系统结构认知与油路走向；
电气系统结构认知与对插件分布；
前灯架结构认知（大灯、雾灯、转向灯、变光灯）；
后灯架结构认知（尾灯、转向灯、倒车灯、雾灯）；
仪表板结构认知与模拟显示功能；
整车 transparent 结构观察与系统关联分析；
整车拆装工艺流程认知（模拟实训）；
整车构造与原理综合教学演示。
安装指南
本产品分两箱装运，请按以下步骤进行安装：
步骤安装内容注意事项
1开箱取件轻轻取出防震材料，避免用力过大损坏总成；清理积尘后用湿布擦净
2车架及支撑脚安装先安装前、后支撑脚，确保稳固
3发动机离合器变速箱总成安装小心轻放，对准螺孔后用螺丝钉（6×60mm）拧紧；变速器操纵机构十字轴套向变速拉轴
4驱动轮安装前轮股总成装上前悬挂，传动轴对准螺孔拧紧；装上转向臂拉杆球头螺丝
5后桥安装后桥总成装支撑点，装减振器上端螺母；驻车制动拉索连座一起装在底盘架，与手制动手柄连接；如无制动效果调节拉杆螺母
6前灯架/水箱/电瓶/油门拉杆安装拿到前端对准四只螺孔横向装紧，插上各插头，挂上油门拉杆钢丝，装紧拉杆压板
7电路安装本品使用AC220V外部电源（非原车电路）；电机部分经调压→整流→直流电机调速；灯光部分使用变压后9V电流；前灯架含大灯/雾灯/转向灯/变光灯，后灯架含尾灯/转向灯/倒车灯/雾灯；对准各插头安装，灯泡不亮换备用灯泡；如电机不顺时针转动，对调插头正负极
8制动管路连接制动管路在车架上基本未拆下，只需在连接处小心对准连接；冷却管路用节纹软管套接；油箱到汽油泵、滤清器管路用塑料套管套接
注意事项
汽车模型采用有机玻璃制作，坚固度有限，务必小心轻放，以免破碎；
安装完毕后保持清洁，可加防尘布，以免影响美观；
不能让学员随意乱动，以免损坏产品（方向盘转角不能太大，变速箱操纵不能用力硬推，驱动轮不能用手强作旋转等）；
不能在高温阳光下暴晒，否则产品会变形；
电路使用AC220V外部电源，请确保接地良好，避免触电风险；
安装完成后请检查所有螺丝紧固情况，确保各总成连接牢固。
