产品概述

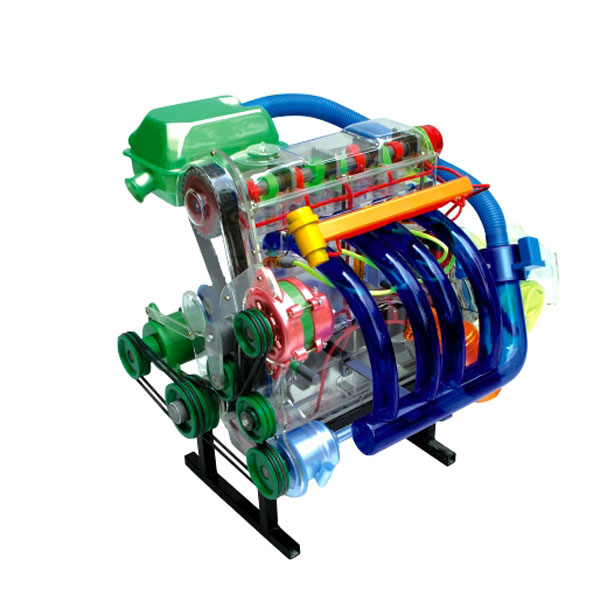

本产品为发动机透明模型（产品型号：KPDMNR，产品编号：850782），是面向大专院校、职业学校、汽车驾驶培训、汽车修理专业教学需求研制的发动机结构演示教学设备。模型采用进口有机玻璃一次性压模成型制作透明外壳，内部曲柄连杆机构、配气机构等核心部件采用工程塑料及铸铝汽车件模具成型，配合光电组合演示系统，可直观展示发动机四冲程工作原理及各部件的机械运动过程。
模型插上 AC220V 电源后，可通过电机驱动曲轴旋转，带动活塞上下往复运动、连杆摆动、凸轮轴旋转，配合进排气门开闭动作，完整演示进气、压缩、做功、排气四个冲程的工作过程。透明外壳设计使学员可 360° 观察发动机内部各部件的协调运动，快速掌握发动机的结构组成与工作原理。
设备组成
序号组成部件说明
1透明气缸体进口有机玻璃一次性压模成型，全透明直观
2透明气缸盖有机玻璃材质，可观察燃烧室与气门布置
3曲柄连杆机构曲轴、连杆、活塞、活塞环、活塞销
4配气机构凸轮轴、进气门、排气门、气门弹簧、挺柱
5正时传动机构正时皮带/链条、正时齿轮
6飞轮铸铁材质，模拟实车飞轮惯量
7油底壳透明材质，可观察润滑油分布
8光电演示系统光电传感器 + LED 指示灯，配合冲程演示
9驱动电机AC220V 供电，驱动曲轴旋转演示
10调速控制器调节电机转速，控制演示速度
11支撑底座金属支架，表面高温烘漆处理
12教学面板四冲程工作原理彩色示意图
产品特点
全透明有机玻璃外壳：采用进口有机玻璃一次性压模成型，透明直观，学员可 360° 观察发动机内部各部件的机械结构与协调运动；
真车部件模具成型：曲柄连杆机构、配气机构等核心部件采用工程塑料及铸铝汽车件由模具成型，尺寸精准，与实车结构一致；
动态工作原理演示：插上 AC220V 电源后，驱动电机带动曲轴旋转，活塞上下往复运动、连杆摆动、凸轮轴旋转、进排气门开闭，完整演示四冲程工作过程；
光电组合教学：配备光电传感器与 LED 指示灯，配合冲程演示，直观指示当前所处冲程阶段（进气/压缩/做功/排气）；
转速可调：调速控制器可调节电机转速，慢速演示便于学员观察细节，快速演示模拟真实发动机转速；
多种颜色区分部件：采用多种颜色有机玻璃及工程塑料制作不同部件，便于学员识别活塞、连杆、曲轴、凸轮轴、气门等核心零件；
结构精细转动灵活：各运动部件配合精密，转动灵活无卡滞，演示流畅，经久耐用；
稳固美观底座：金属支架底座，表面高温烘漆处理，防锈美观，支撑稳定；
重量轻便于移动：透明材质与工程塑料整体重量轻，便于课堂搬移与教学展示；
配套教学面板：配备四冲程工作原理彩色示意图，与透明模型演示同步对照，教学效果直观高效。
技术参数
项目参数
产品名称发动机透明模型
产品型号KPDMNR
产品品牌课普达
产品编号850782
发动机类型四冲程汽油发动机透明教学模型
外壳材质进口有机玻璃（一次性压模成型）
内部部件材质工程塑料 + 铸铝汽车件（模具成型）
演示动力AC220V 驱动电机
转速调节调速控制器（无级调速）
气缸数量4 缸直列（标准教学配置）
冲程演示进气 / 压缩 / 做功 / 排气（四冲程完整演示）
光电指示光电传感器 + LED 冲程指示灯
底座材质金属支架（高温烘漆处理）
底座尺寸约 400×300×200 mm（长×宽×高）
模型总高度约 350 mm
适用对象大专院校、职业学校、驾驶培训、汽车修理专业
实训项目
发动机总体结构认知与组成识别；
四冲程发动机工作原理总体认知；
气缸体与气缸盖结构认知（透明外壳观察）；
燃烧室结构认知与气门布置观察；
曲柄连杆机构结构认知（曲轴、连杆、活塞、活塞环）；
活塞上下往复运动过程观察与冲程对应关系；
连杆摆动轨迹观察与力学分析；
曲轴旋转运动与活塞运动转换原理；
配气机构结构认知（凸轮轴、进排气门、气门弹簧）；
凸轮轴旋转与气门开闭正时关系观察；
进气门开启/关闭时刻与进气冲程对应；
排气门开启/关闭时刻与排气冲程对应；
气门重叠角概念认知（进排气门同时开启）；
正时传动机构结构认知（正时皮带/链条/齿轮）；
正时标记识别与配气正时关系；
飞轮结构认知与蓄能作用；
油底壳结构认知与润滑油储存；
四冲程完整工作循环动态演示观察；
进气冲程工作原理与活塞运动方向；
压缩冲程工作原理与气体压缩过程；
做功冲程工作原理与能量转换；
排气冲程工作原理与废气排出；
光电指示灯与冲程阶段对应关系；
发动机转速调节与运动速度观察；
单缸工作过程与多缸协调工作认知；
发动机工作顺序（点火顺序）认知；
发动机透明模型与实车发动机结构对比；
发动机拆装工艺认知（模拟拆装流程）；
发动机常见故障部位识别（结合透明结构）；
发动机透明模型日常维护与保养。
