产品概述

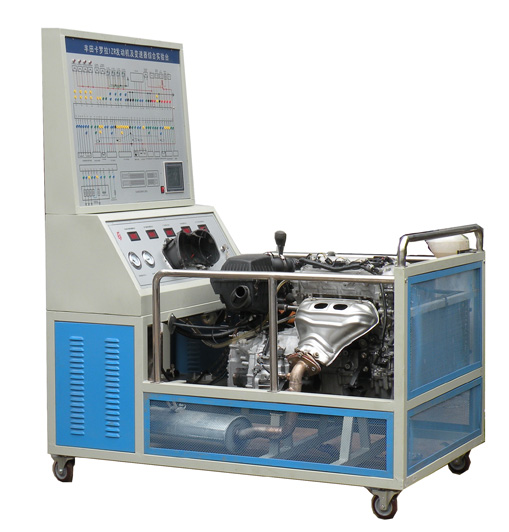

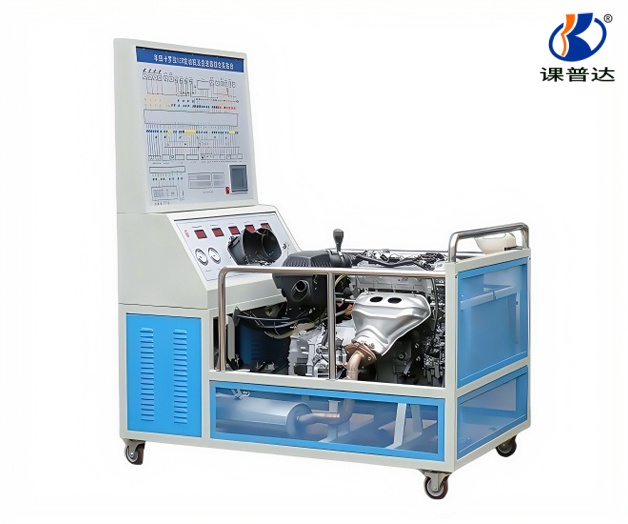

本产品以电控汽油发动机及自动变速器总成为核心，构成一套真实可运行的发动机与自动变速器综合实训设备。支持发动机起动、加速、减速等工况实操，以及自动变速器档位显示、空档起动、前进档/倒档运行、失速实验等完整实训。可真实展示电控汽油发动机和自动变速器的组成结构、工作原理及联动运行过程。适用于中高等职业院校及培训机构开展发动机与自动变速器构造与维修、电控系统故障诊断与排除等实训教学。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPD-FD02 |
| 产品编号 | 8323314 |
| 产品名称 | 发动机自动变速器综合实训台 |
| 外形尺寸 | 1600×1000×1800 mm（长×宽×高） |
| 工作电源 | 直流12V |
| 燃油标号 | 依发动机型号 |
| 油箱容积 | 15L |
| 工作温度 | -40℃～+50℃ |
产品特点
真实可运行的发动机+自动变速器联动系统：充分展示电控汽油发动机和自动变速器的组成结构和工作过程，支持发动机起动、加速、减速及变速器档位运行、失速实验等完整工况；
彩色喷绘电路图面板：实训台面板上绘有原车发动机和自动变速器彩色喷绘电路图，表面喷塑处理防腐蚀抗老化、不褪色；控制面板采用纯铝塑板，学员可直观对照电路图和实物，认识和分析控制系统的工作原理；
直接检测与信号分析：实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实时参数显示：实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、车速、自动变速器的档位、喷油压力、进气歧管压力等参数变化；
解码器自诊断功能：实训台安装有诊断座，可连接计算机型汽车解码器，对发动机和自动变速器电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能；设置智能故障后电脑显示故障码；
油门控制与节气门开度固定：实训台配备有油门装置，可方便对发动机加速减速，也可任意固定节气门开度；
失速实验真实检测：配备有制动系统（制动踏板、制动总泵、制动分泵、制动盘）或自动变速器输出轴夹具，可对输出轴进行制动做自动变速器的失速实验，检测发动机及自动变速器的动力参数；
安全防护与移动设计：实训台配备有电源总开关、水箱防护罩、输出轴防护罩等安全保护装置；底座采用钢结构焊接，表面喷涂工艺处理；带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
实训项目
电控汽油发动机结构认知与工作原理观察；
自动变速器结构认知与档位运行操作；
发动机起动、加速、减速工况实操训练；
自动变速器空档起动、前进档/倒档运行实训；
自动变速器失速实验操作与动力参数检测；
发动机与自动变速器联动运行过程观察；
各传感器、执行器信号检测与波形分析；
燃油压力、进气歧管压力实时监测；
解码器连接与电控系统故障码读取/清除；
智能故障设置与排除实训。
