产品概述
本产品以大众 DSG 双离合器自动变速器总成为核心，配套三相异步电动机及变频调速器驱动系统，构成一套真实可运行的双离合变速器实训设备。通过变频调速实现变速箱在不同输入转速下进行升档（7速）和降档试验，支持档位分布观察、换档油压检测、输出转速测量等实操训练，完整展示 DSG 双离合器变速器的工作原理和电控系统结构。适用于中高等职业院校及培训机构开展自动变速器结构认知、工作原理讲解、电控系统故障诊断与维修等实训教学。
设备组成
大众 DSG 双离合器自动变速器总成 × 1 台；
三相异步电动机及变频调速器 × 1 套；
油压表 × 1 个；
转速表 × 1 个；
换挡操作机构 × 1 套；
测量面板（带 4mm 检测端子）× 1 块；
OBDⅡ诊断接口 × 1 个；
液压机械加载装置 × 1 套；
移动台架（优钢材焊接，表面喷塑）× 1 台。
产品特点
真实 DSG 双离合器变速器运行：采用大众 DSG 双离合器自动变速器，调速电机提供动力，实现变速箱在不同输入转速下进行升档（7速）和降档试验，完整展示双离合变速器的换档过程；
多维度工况观察：档位指示灯实时观察档位分布情况；油压表观察各档的换档油压变化；输出轴转速测量表指示不同档位下输出转速，判断换档情况；
彩色教学图解与检测端子：实训台面板上分布大众 DSG 直接换挡变速器电控原理电路图，并配备 4mm 测量端子，支持电路信号直接检测；
OBDⅡ诊断功能：配备 OBDⅡ诊断接口，可连接专用或通用型汽车解码器，对变速器电控系统进行故障码读取、数据流分析等自诊断操作；
液压机械加载装置：配备液压机械加载装置，可模拟不同负载工况下的变速器运行状态；
稳固耐用、移动便捷：实训台支架采用优钢材焊接而成，表面喷塑处理；底部配备可锁止的移动脚轮，移动灵活，固定稳妥。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPD-ZD25 |
| 产品编号 | 8319231 |

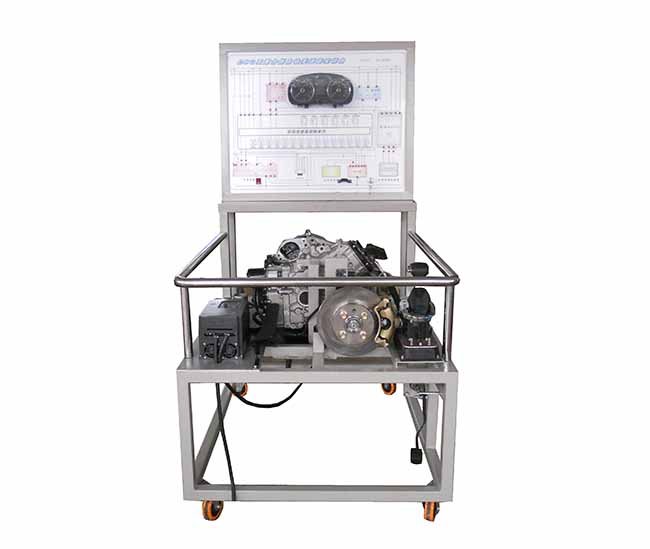

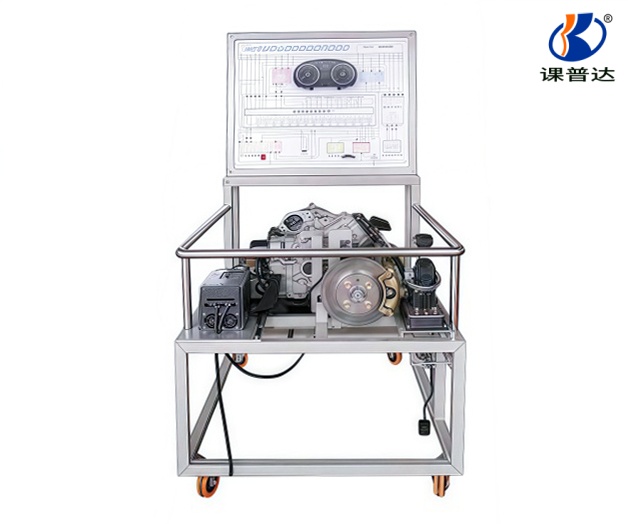

| 产品名称 | DSG双离合器变速器实训台 |
| 变速器类型 | 大众 DSG 双离合器自动变速器（7速） |
| 外形尺寸 | 1375×1000×1600 mm（长×宽×高） |
| 电源 | 380V，50Hz，三相交流电 |
| 电机功率 | 3.5kW |
实训项目
DSG 双离合器变速器结构认知与组成部件识别；
双离合变速器工作原理与换档过程观察；
7速升档与降档试验操作；
各档位油压变化检测与分析；
输出轴转速测量与换档判断；
档位指示灯工作状态检测；
DSG 变速器电控原理电路图识读；
变速器电控系统信号检测与波形分析；
OBDⅡ诊断接口连接与故障码读取；
液压机械加载装置操作与负载工况模拟。
