课普达 迈腾发动机实训台｜新迈腾B8L 2.0TSI电控发动机，台架+实训台双模块

产品概述

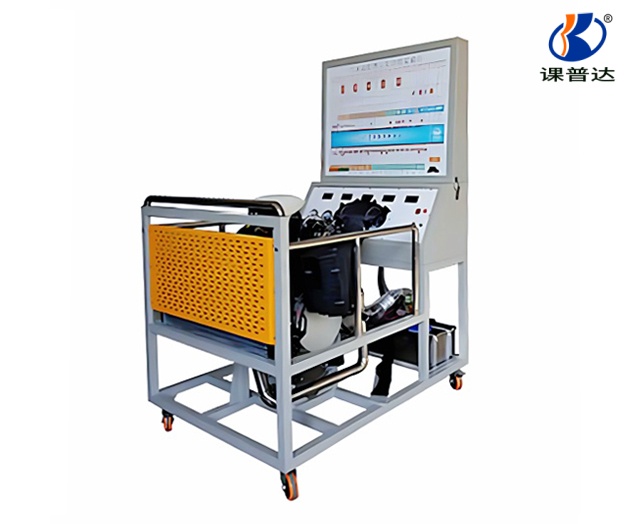

本产品以大众新迈腾B8L 2.0TSI 电控汽油发动机总成为核心，由发动机台架与实训台两部分组成，两者之间通过专用航空插头连接。发动机台架安装有完整的发动机总成、供油系统、润滑系统、进排气系统、冷却系统及电控箱；实训台配备彩色电路图面板、数字指示仪表、动态指示灯、诊断座及控制器。支持发动机真实运行、传感器信号实时检测、电控系统故障诊断与波形分析。适用于中高等职业院校及培训机构开展汽车电喷发动机构造与维修、电控系统故障诊断与排除等实训教学。

设备组成

1. 新迈腾B8L 2.0TSI 电控汽油发动机总成 × 1 台；

2. 发动机台架主体（含供油系统、润滑系统、进排气系统、冷却系统、电控箱及油路故障设置箱）× 1 台；

3. 实训台主体（含 4mm 铝塑板面板、底座）× 1 台；

4. 数字指示仪表 × 5 个（电源电压、冷却液温度、进气温度、空气流量计、节气门电位计、节气门控制器电位计、氧传感器、发动机转速）；

5. 动态指示灯（混合气浓稀指示、四个喷油器工作状况）× 1 套；

6. 实训台控制器（点火开关、诊断座、仪表总成、发动机控制器、防盗系统控制器）× 1 套；

7. 移动脚轮（带自锁装置）× 1 组。

产品特点

1. 双模块结构：由发动机台架与实训台两部分组成，通过专用航空插头连接，线束走向和元器件布置与原车基本一致，贴近实车维修场景；

2. 真实发动机运行：发动机台架安装有完整的发动机总成及附属系统（供油、润滑、进排气、冷却），可真实起动运行发动机；

3. 一体化实训面板：实训台面板采用 4mm 厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；

4. 多维度参数显示：设有 5 个数字指示仪表，分别用于指示电源电压、冷却液温度传感器、进气温度传感器、空气流量计、节气门电位计、节气门控制器电位计、氧传感器和发动机转速信号等主要传感器的电压信号；

5. 动态工况指示：设有用于指示混合气浓稀和四个喷油器工作状况的动态指示灯，实时反映发动机运行工况；

6. 完整诊断接口：实训台下部安装有点火开关、诊断座、仪表总成、发动机控制器、防盗系统控制器，支持解码器连接与电控系统诊断；

7. 稳固耐用、移动便捷：发动机台架固定在可移动的钢制台架上，整体结构刚性可靠，表面喷塑处理防腐蚀抗老化；带自锁脚轮，移动灵活。

技术参数

实训项目

1. 汽车解码器基本操作实训；

2. 汽车发动机电控系统基本调整及匹配实训；

3. 汽车发动机电控系统执行元件诊断实训；

4. 汽车发动机电控系统数据流分析实训；

5. 汽车发动机电控系统综合实训；

6. 汽车发动机电控系统常见故障诊断实训。
