产品概述

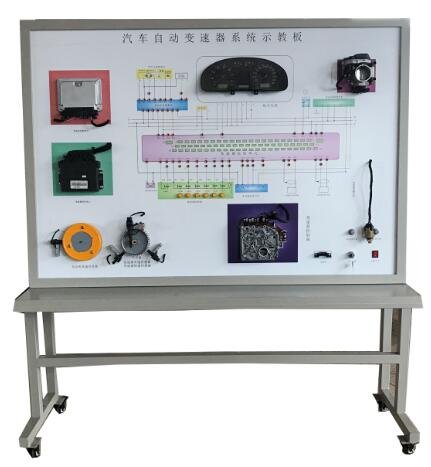

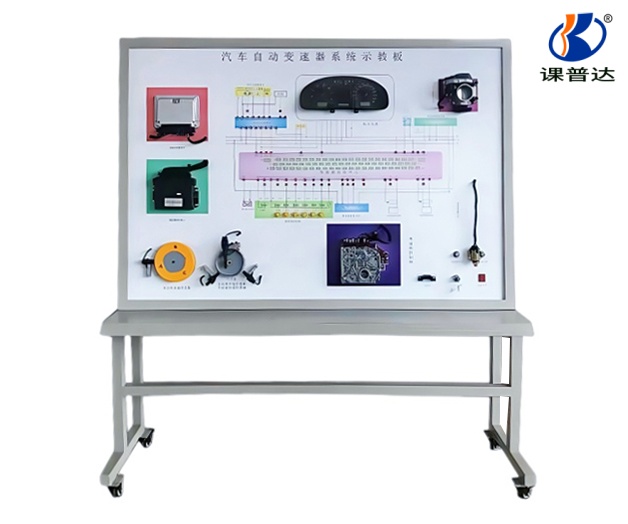

本产品为自动变速器示教板（产品型号：KPD-SJ28，产品编号：887534），选用丰田自动变速器电控系统实物材料为基础制作，可模拟汽车行驶工况，真实演示自动变速器电控系统的工作过程。示教板集成变速器控制单元（TCU）、变速器电磁阀总成、车速传感器、换档开关、仪表等核心部件，配备检测端子、故障设置系统、大型彩色喷绘电路原理图及控制面板，功能齐全、操作方便、安全可靠。
通过操纵开关及按钮，可真实演示自动变速器电控系统的换挡逻辑与电磁阀驱动过程；数显表实时显示各传感器信号电压值，发光二极管直观显示电磁阀工作状态；故障模拟系统可设置多种实车常见故障，配合诊断座读取故障码与数据流，满足自动变速器电控系统的结构认知、工作原理演示、故障诊断与排除等教学需求。
适用于中高等职业院校和培训机构的汽车自动变速器构造与维修、汽车电控技术、汽车故障诊断等课程的教学与实训。
设备组成
| 序号 | 组成部件 | 说明 |
|---|---|---|
| 1 | 变速器控制单元（TCU） | 丰田自动变速器电控系统核心控制模块 |
| 2 | 变速器电磁阀总成 | 换挡电磁阀、锁止电磁阀、油压调节电磁阀等 |
| 3 | 车速传感器 | 检测输出轴转速，提供换挡信号 |
| 4 | 换档开关/档位传感器 | 检测档位状态（P/R/N/D/2/L） |
| 5 | 仪表显示单元 | 显示档位、车速、故障指示灯等 |
| 6 | 检测端子 | 外接式检测端子，可测量电压/电阻/频率 |
| 7 | 故障设置系统 | 模拟多种实车常见故障 |
| 8 | 数显表 | 实时显示各传感器信号电压值 |
| 9 | LED 状态指示灯 | 发光二极管显示电磁阀工作状态 |
| 10 | 诊断座 | 支持故障码读取与数据流分析 |
| 11 | 电源系统 | 大容量蓄电池或 12V 开关电源 |
| 12 | 教学面板 | 大型彩色喷绘电路原理图 |
| 13 | 控制面板 | 操纵开关及按钮，演示系统工作过程 |
| 14 | 移动台架 | 可移动台架，带自锁脚轮 |
| 15 | 教学资料 | 使用说明书及任务驱动式实训指导书 |
产品特点
丰田自动变速器电控系统：选用丰田自动变速器电控系统实物材料为基础，系统真实可靠，部件与实车一致；
动态工作演示：操纵控制面板开关及按钮，可真实演示自动变速器电控系统的换挡逻辑、电磁阀驱动及油路控制工作过程；
彩色电路原理图：面板上绘有完整的自动变速器电控系统彩色喷绘电路原理图，便于学员对照实物识读电路、分析工作原理；
外接式检测端子：设有检测端子，可通过万用表、示波器等仪器仪表检测传感器、执行器等各种信号参数（电压、电阻、频率等）；
数显表实时监测：数显表实时显示各传感器信号电压值，便于学员观察传感器信号变化与档位切换的对应关系；
LED 电磁阀状态显示：发光二极管直观显示各电磁阀的通电/断电工作状态，便于理解换挡电磁阀、锁止电磁阀的控制逻辑；
故障模拟系统：可模拟实际运行工况，设置多种实车常见故障（如传感器断路、电磁阀短路、线路接触不良等），具体内容详见故障模拟设置装置说明；
诊断座数据读取：装有诊断座，可连接专用或通用型汽车解码器，读取故障码与数据流，进行深度故障诊断；
安全防护完善：汽车油漆高温烤漆处理，表面光滑耐磨；加装交流电源漏电保护装置；转动元器件外加装防护装置，确保实训安全；
人性化台架设计：底架部分采用实训台，台面保留 30cm 宽空间，方便放置检测用的仪器仪表及实验报告等；表面采用烤漆工艺，带自锁脚轮，移动灵活、固定稳妥。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 自动变速器示教板 |
| 产品型号 | KPD-SJ28 |
| 产品品牌 | 课普达 |
| 产品编号 | 887534 |
| 适用系统 | 丰田自动变速器电控系统 |
| 外形尺寸 | 1240×550×1850 mm（长×宽×高） |
| 电源 | AC220V 交流电压 |
| 工作电压 | DC12V 直流电压 |
| 工作温度 | -50℃～50℃ |
| 演示功能 | 模拟汽车行驶，演示自动变速器电控系统工作过程 |
| 检测方式 | 外接式检测端子（电压/电阻/频率） |
| 显示方式 | 数显表 + LED 发光二极管 |
| 故障设置 | 故障模拟系统（多种实车常见故障） |
| 诊断接口 | 诊断座（支持故障码读取与数据流） |
| 台架配置 | 可移动台架，带自锁脚轮 |
| 面板工艺 | 大型彩色喷绘电路原理图 |
| 安全保护 | 交流电源漏电保护装置 + 转动元器件防护装置 |
实训项目
自动变速器电控系统总体结构认知与组成识别；
自动变速器类型与结构特点认知（液力变矩器/行星齿轮/液压控制）；
变速器控制单元（TCU）功能认知与安装位置识别；
变速器电磁阀总成结构认知（换挡电磁阀/锁止电磁阀/油压调节电磁阀）；
电磁阀工作原理与驱动控制逻辑分析；
车速传感器结构认知与检测实训；
车速传感器信号电压/电阻/频率测量；
换档开关/档位传感器结构认知与功能检测；
档位信号（P/R/N/D/2/L）识别与电压检测；
自动变速器电控系统电路原理图识读；
检测端子使用方法与仪器仪表连接实训；
各传感器信号参数测量（电压/电阻/频率）；
执行器（电磁阀）驱动电压检测与功能测试；
数显表读取各传感器信号电压值实训；
LED 指示灯识别电磁阀工作状态实训；
自动变速器换挡逻辑与电控原理分析；
自动变速器工作过程动态演示操作；
自动变速器升档/降档过程电控分析；
锁止离合器电磁阀控制与锁止时机分析；
油压调节电磁阀与主油路压力控制；
故障模拟系统操作与常见故障设置；
传感器断路故障设置与诊断排除；
电磁阀短路故障设置与诊断排除；
线路接触不良故障设置与诊断排除；
诊断座连接与故障码读取实训；
数据流读取与动态参数分析；
自动变速器常见故障诊断与排除综合实训；
自动变速器电控系统综合检测与评价；
自动变速器示教板日常维护与保养；
任务驱动式实训指导书使用与实训报告撰写。
