产品概述
本产品以帕萨特 B5 汽车电子巡航系统实物为基础，构成一套完整的汽车定速巡航综合教学示教设备。系统涵盖巡航控制单元、电子节气门、巡航开关、组合仪表、车速传感器、发动机转速传感器等核心模块，支持车速设定、消除、恢复、加速、滑行、速度微调、低速自动消除、制动踏板消除等完整巡航功能演示。适用于中高等职业院校及培训机构开展汽车电子巡航系统构造与维修、故障诊断与排除等实训教学。
设备组成
巡航控制单元 × 1 个；
电子节气门总成 × 1 套；
巡航开关 × 1 个；
组合仪表（显示转速、车速）× 1 套；
车速传感器 × 1 个；
发动机转速传感器 × 1 个；
可移动台架 × 1 台；
使用说明书及实验指导书 × 1 套。
产品特点

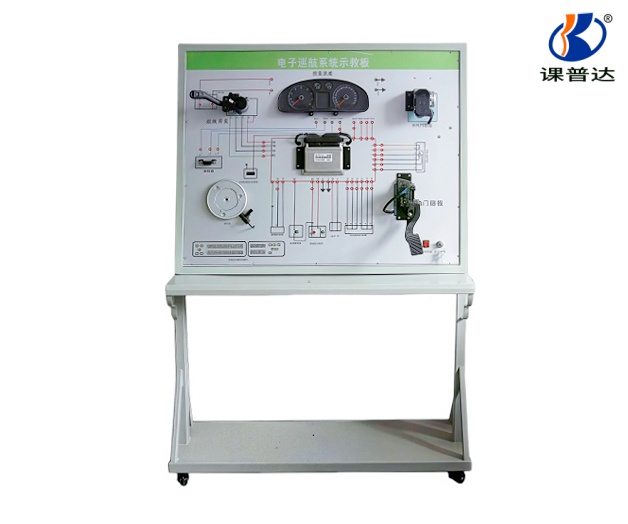

彩色电控原理图面板：控制面板采用纯铝塑板，绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书，便于教学；
巡航系统结构认知：可使学生了解电子巡航系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理；
直接检测与信号分析：通过显而易见的电脑检测端子，配合万用表检测执行器的电压及电阻值；
故障设置与考核：设置巡航系统常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力；
完整巡航功能演示：
车速设定：按下车速设置开关后，存储当前行驶速度并保持定速行驶；
消除功能：踩下制动踏板，巡航功能立即失效，但巡航设置速度继续存储；
恢复功能：按恢复开关恢复原来存储的车速；
滑行：持续按下开关进行减速，以离开开关时的速度作巡航行驶；
加速：持续按下开关进行加速，以不操纵开关时的车速进入巡航行驶；
速度微调升高：巡航速度行驶中，操纵开关以 ON~OFF 方式变换时使车速稍稍上升；
低速自动消除：车速小于 40km/h 时，存储的车速消失，不能再恢复此速度；
制动踏板消除：制动踏板上装有两种开关，一个用于对 ECU 的信号消除，另一个直接使执行元件工作停止；
实时参数显示：组合仪表实时显示发动机转速、车速等巡航相关参数；
移动便捷、结构稳固：万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，冷轧板采用国标标准材料，支撑可靠；表面喷塑处理防腐蚀抗老化，不褪色。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPDXHSJB |
| 产品编号 | 889821 |
| 产品名称 | 汽车电子巡航示教板 |
| 适用车型 | 帕萨特 B5 |
| 工作电压 | 220V |
| 频率 | 50/60Hz |
| 功率 | 350W |
| 示教板尺寸 | 1800×1200×500 mm（长×宽×厚） |
| 使用环境温度 | -5℃～40℃ |
| 使用环境湿度 | ≤80% |
实训项目
电子巡航系统结构认知与组成部件识别；
巡航控制单元功能与工作原理认知；
电子节气门在巡航系统中的作用与检测；
巡航开关操作与功能实训（设定/消除/恢复/加速/滑行）；
车速传感器信号检测与分析；
发动机转速传感器在巡航系统中的作用；
组合仪表巡航参数显示与识读；
低速自动消除功能演示与阈值检测；
制动踏板消除功能演示与信号分析；
巡航系统电路检测与故障诊断；
巡航系统常见故障设置与排除；
故障分析与诊断思维训练。
